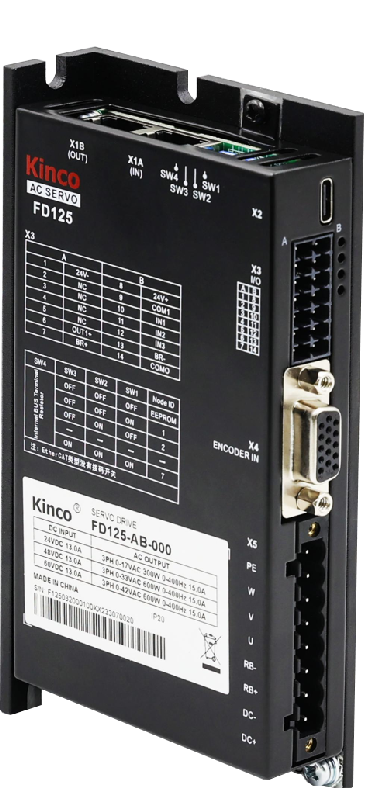

Variateur brushless Kinco - 24-70V DC – 15A – Modbus + pulses
Variateur servomoteur 3 phases basse tension.
Alimentation 24 à 70VDC
Courant nominal 15A (48A en pointe)
pour moteurs de 200 à 400W
Interface Modbus RS485 et pulses/direction
3 entrées TOR, 2 sorties TOR paramétrables.
Alimentation directe d'un frein
Référence interne:
FD125-AB-000
Kinco FD1x5-xB-000 - (Servovariateur DC basse tension)
Prise en charge des communications RS485 + CANopen ou EtherCAT.
Identification automatique des paramètres moteur.
Surveillance de la température du moteur et protection contre la surchauffe.
Fonction d'auto-réglage des paramètres et de la courbe en S.
Protection contre la survitesse du moteur.
Port de débogage USB-C.
• Nouvelle plateforme hautes performances
Équipé d'une plateforme d'alimentation hautes performances, la fréquence principale est multipliée par 2,4, avec une boucle de position de 8 kHz et une boucle de vitesse de 16 kHz, offrant au robot une réactivité accrue et un contrôle plus précis.
• Amélioration des performances
La tension d'alimentation est de 24 à 60 V CC, et le courant de sortie permanent est généralement augmenté de 20 %, avec une capacité de surcharge suffisante pour garantir d'excellentes performances et des capacités de contrôle exceptionnelles.
• Débogage pratique, communications diversifiées
Le port de paramétrage USB-C est conçu de manière pratique (aucune alimentation n'est requise et le port USB peut être directement connecté à l'ordinateur pour le réglage des paramètres). Il permet un débogage rapide, un gain de temps et d'argent. Grâce au logiciel de débogage convivial KS3, les ingénieurs peuvent facilement maîtriser les applications servo et mettre le système robotique en service rapidement.
La RS485 et CANopen partagent la même interface, ce qui facilite l'accès au système de contrôle. La RS485 permettant le contrôle d'un maître et de plusieurs esclaves, le débogage en cascade peut être adopté pour le contrôle multi-axes, permettant ainsi une connexion et une transmission de données rapides entre plusieurs appareils, éliminant les étapes fastidieuses de démontage et de montage lors du débogage, et garantissant flexibilité et évolutivité.
• Protection de sécurité, fonctionnement stable
Le servomoteur de la série FD1X5 est doté d'une protection contre la survitesse et la surchauffe du moteur, garantissant ainsi la sécurité des équipements et des opérateurs, et un fonctionnement stable et sans souci.
Secteurs d'activité
Robots logistiques : robot de fret à navigation automatique, robot multi-navettes, robot de stationnement automatique, etc.
Appareils logistiques : machine de tri, robots d'automatisation d'entrepôt, etc.
Machines médicales : système de petite taille.
Autres : vitesse de réponse élevée et haute précision de positionnement.
■ Modèles et spécifications des drivers de la série FD1X5
| Modèle | Puissance (W) | Max Continuous Current (A RMS) | CURRENT (A Peak) | Control Mode |
| FD125-AB/EB-000 | 200～400W | 15A (No auxiliary heat dissipation up to12A） | 48A | RS485 CANopen/Ethercat Pulse & Direction |
| FD135-AB/EB-000 | 750～1000W | 30A (No auxiliary heat dissipation up to 22A | 100A | |
| FD145-AB/EB-000 | 1000 ~ 2000W | 50A (No auxiliary heat dissipation up to 35A） | 160A |
Spécifications
| Marque | Kinco |
| Axes | 1 Axe |
| Courant | 15 A |
| Entrées | 3 |
| Sorties | 2 |
| Frein | Avec frein |
| Tension maxi | 70 V |
| Courant maxi | 40 A |
| Interface / Bus | Modbus RTU / RS485, Pulses/direction |
| Puissance variateur | 400 W |
