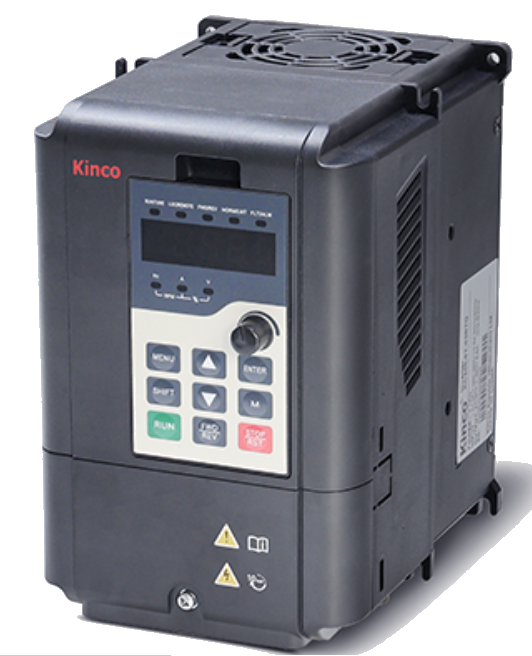

Variateur de fréquence Kinco KC200 - Modbus/CANopen
Variateur de fréquence Kinco KC200 - Modbus (380 VAC, de 0,75KW à 560 KW)
Variateur de fréquence à contrôle vectoriel de flux (SVC)
Version 4T : triphasé 380V
Fréquence de découpage: 0.5 à 16 kHz
Fréquence de sortie : 0 - 600Hz
Pilotage de fréquence : Digital, analogique tension/courant
1 port RS485 Modbus / 1 port CANopen
1 sortie tension de référence 10V - 10mA
2 entrées analogiques -10~+10V ou 0mA~20mA
2 sorties analogiques 0~10V ou 0/4~20mA
6 entrées digitales multifonctions optocouplées (dont 1 supportant des pulses jusqu'à 100kHz)
2 sortie digitales (dont une pouvant générer des pulses jusqu'à 100kHz)
2 sorties relais, 250VAC - 3A, 30VDC - 1A
1 sortie alimentation +24V - 200 mA
En option : Résistance de freinage
■ Specification, modèle et paramètres techniques de la série des variateurs asynchrones KC200
| Inverter modèle | Capacité de l'alimentation (kVA) | Courant d'entrée (A) | Courant de sortie (A) | Moteur adaptable (kW) |
| 200V～240V50Hz/60Hz monophasé | ||||
| KC200-2S-0R40G | 1.0 | 5.3 | 2.5 | 0.4 |
| KC200-2S-0R75G | 1.5 | 8.2 | 4.0 | 0.75 |
| KC200-2S-01R5G | 3.0 | 14.0 | 7.5 | 1.5 |
| KC200-2S-02R2G | 4.0 | 23.0 | 10.0 | 2.2 |
| 380V～480V 50Hz/60Hz triphasé | ||||
| KC200-4T/5T-0R75G | 1.5 | 3.4 | 2.3 | 0.75 |
| KC200-4T/5T-01R5G | 2.5 | 5 | 3.7 | 1.5 |
| KC200-4T/5T-02R2G | 3.6 | 5.8 | 5.5 | 2.2 |
| KC200-4T/5T-03R7G | 5.8 | 10.5 | 8.8 | 3.7 |
| KC200-4T/5T-05R5G | 8.6 | 14.5 | 13 | 5.5 |
| KC200-4T/5T-07R5G | 11 | 20.5 | 17 | 7.5 |
| KC200-4T/5T-0011G | 16.5 | 26 | 25 | 11 |
| KC200-4T/5T-0015G | 21 | 35 | 32 | 15 |
| KC200-4T/5T-0018G | 24.5 | 38.5 | 37 | 18.5 |
| KC200-4T/5T-0022G | 29.5 | 46.5 | 45 | 22 |
|
KC200-4T/5T-0030G
| 39.2 | 62 | 60 | 30 |
|
KC200-4T/5T-0037G | 49.5 | 76 | 75 | 37 |
|
KC200-4T/5T-0045G
| 59 | 92 | 90 | 45 |
■ Principales caractéristiques
• Protection contre les surintensités : surveillance du courant en temps réel, limitation automatique du courant à un niveau inférieur au seuil de protection contre les surintensités ;
• Protection contre les surtensions : lorsque la résistance de freinage n'est pas connectée, la fréquence de fonctionnement peut être ajustée automatiquement, ou le freinage par flux magnétique peut garantir que le variateur de fréquence ne déclenche pas de protection contre les surtensions en raison d'une tension de bus élevée pendant le fonctionnement ;
• Protection contre les sous-tensions (instantanée et continue) : Permet de gérer les pertes de puissance instantanées sans interruption.
• Limitation de courant onde par onde : En cas de charge soudaine ou de conditions anormales, telles que des pics de courant momentanés, la protection de limitation de courant onde par onde déclenche une protection de limitation de courant onde par onde. Cette protection limite l'augmentation du courant dans une certaine mesure, afin que le courant ne dépasse pas la valeur de protection de l'onduleur et évite ainsi les surintensités et les arrêts.
• Traitement de dissipation thermique : Conception de conduit d'air indépendant, refroidissement efficace à proximité du dispositif de puissance IGBT, tandis que le logiciel intégré réduit automatiquement la fréquence porteuse en fonction de l'augmentation de la température.
• Protection contre les surtensions et les surintensités.
• Perte de phase d'entrée : Détection de la perte de phase d'entrée en fonction des fluctuations de tension du bus. En cas de perte de phase, une charge spécifique est nécessaire pour la détecter.
• Perte de phase de sortie : un défaut de perte de phase de sortie peut être rapidement détecté avant et pendant le fonctionnement.
• Court-circuit entre phases et court-circuit à la terre : détection rapide dans les 10 ms avant le fonctionnement.
• Surchauffe du module onduleur, défaillance de l'auto-apprentissage des paramètres, défaillance de la détection de courant, défaillance du blocage du SVC, etc.
■ Applications industrielles
Le KC200 peut être utilisé pour piloter des équipements textiles, des machines-outils, des équipements d'emballage, des équipements agroalimentaires, des ventilateurs, des pompes à eau et divers équipements de production automatisés.

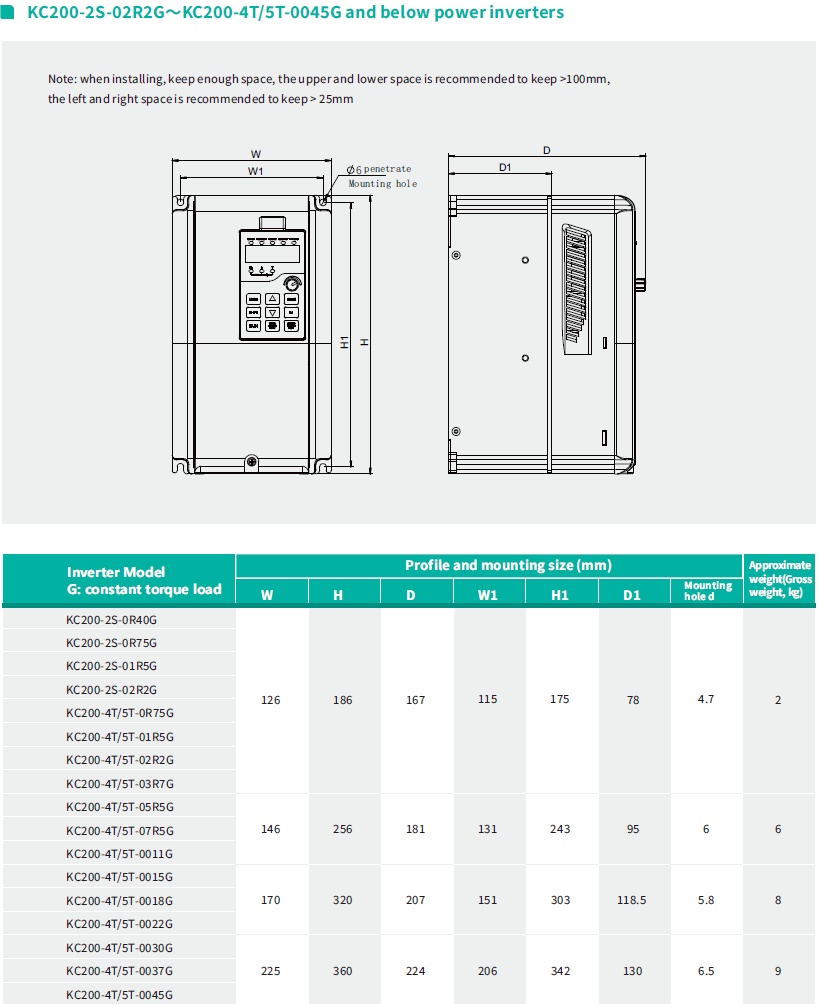

Dimensions:

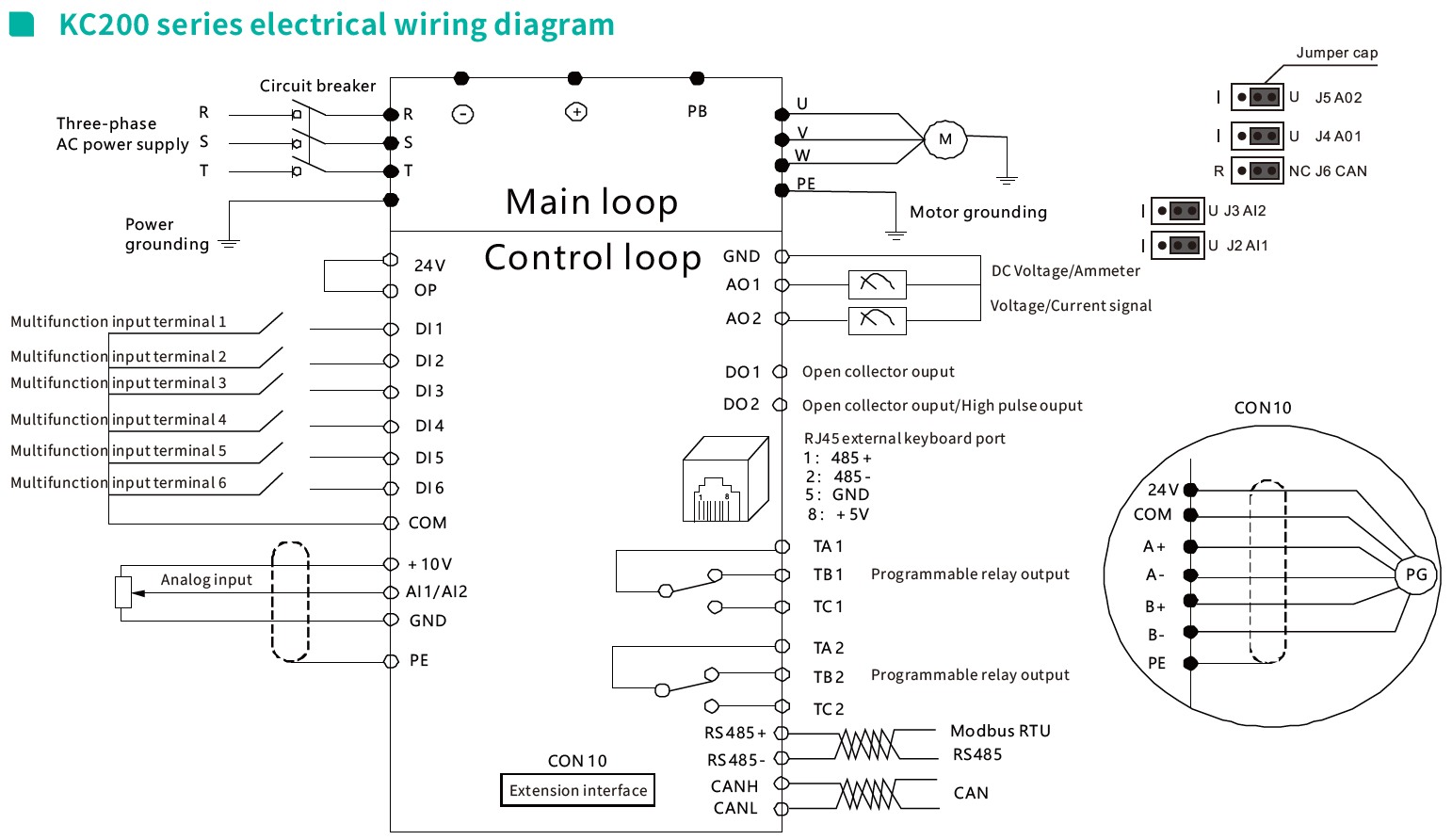

Raccordements:
Spécifications
| Puissance variateur | 750 W ou 1500 W ou 2200 W ou 3700 W ou 5500 W ou 7500 W ou 11000 W ou 15000 W ou 18000 W ou 22000 W ou 30000 W ou 37000 W ou 45000 W |
| Marque | Kinco |
| Tension | 380 VAC |
| Entrées | 6 |
| Sorties | 2 |
| Entrées analogiques | 2 |
| Sorties analogiques | 2 |
| Interface / Bus | Modbus RTU / RS485, CANopen, Pulses/direction |
