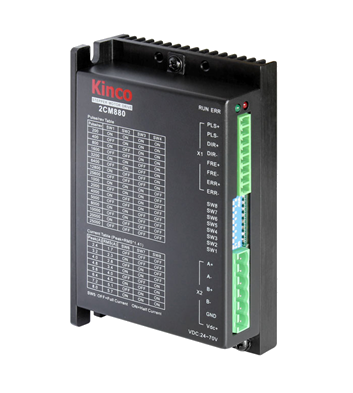

Driver pas à pas numérique 80V 8A Kinco

Driver Micropas 2CM880 - 70V 8A
- 8 niveaux de réglage de courant de 2.4~8A
- 15 niveaux de résolution de 200~25 600 pas
- Entrées (Pulses/Dir ou CW/CCW) 5~24V optocouplées avec résistance de limitation intégrée, compatibles TTL
- Fréquence d'entrée des impulsions jusqu'à 400KHz
- Systeme d'auto identification des paramètres moteurs
- Réduction automatique du courant en cas d'inactivité
- Protection contre les surtensions et surintensités

119,00 € HT 119.0 EUR 119,00 €

119,00 €

142,80 € 142,80 € TTC

  • Marque
  • Tension maxi
  • Courant maxi
  • Réglage résolution

Cette combinaison n'existe pas.

Sur commande

Product Documents

Datasheet 2CM880
You have to login to access this document.
Manuel 2CM880
You have to login to access this document.

Référence interne: 2CM880

Driver Micropas 2CM880



  • 8 niveaux de réglage de courant de 2.4~8A
  • 15 niveaux de résolution de 200~25 600 pas
  • Entrées (Pulses/Dir ou CW/CCW) 5~24V optocouplées avec résistance de limitation intégrée, compatibles TTL
  • Fréquence d'entrée des impulsions jusqu'à 400KHz
  • Système d'auto identification des paramètres moteurs pour un fonctionnement optimum
  • réduction automatique du courant en cas d'inactivité
  • Test de rotation
  • Protection contre les surtensions et surintensités
  • Système "Multi-stepping" permettant d'optimiser la gestion du mode micro pas et donc, de réduire les vibrations. Le driver décomposera ainsi les pas de manière optimum en fonction de la vitesse de rotation.
  • Compatible moteurs Nema 23

ItemDescription
Tension d'entrée 24~70VDC
Protection surtension 85VDC
Protection soustension 15VDC
Protection surchauffe 80°C (Température du Thermistor)
Courant par Phase (pointe) 2.4/3.2/4/4.8/5.69/6.4/7.2/8 A  – 8 valeurs réglables
Résolution 200~25600 Pulses / tour - 15 valeurs réglables
Gamme de moteurs Nema 23
Entrées signaux de pilotage PLS (CW) - DIR (CCW) – FREE – Tension d'entrée : 5~24VDC – Courant d'entrée : 8mA@5VDC / 12mA@24VDC
Modes de contrôle Pulse control : PLS + DIR – CW/CCW
Signal de sortie ERR - sortie collecteur ouvert – courant maximum : 100mA
Indications de fonctionnement Combinaison des différents états des Leds RUN et ERR
Circuits de Protection Sous voltage – Sur voltage – Sur intensité
Refroidissement Air ambiant
Environnement Intérieur - à l'abri : des rayonnement solaire direct / poussière / gaz corrosifs et inflammables / vapeurs / projections
Humidité <85%RH – sans condensation
Température ambiante 0°C~40°C
Température de stockage -20°C~70°C
Protection IP20

Réglage résolution (Pulses/Tour)

Réglage courant (A)
SW1 SW2 SW3 SW4=ON SW4=OFF SW6 SW7 SW8 RMS Pointe
ON ON ON 200 1000 ON ON ON 5.7 8
OFF ON ON 400 2000 OFF ON ON 5.1 7.2
ON OFF ON 800 4000 ON OFF ON 4.5 6.4
OFF OFF ON 1600 5000 OFF OFF ON 4 5.6
ON ON OFF 3200 8000 ON ON OFF 3.4 4.8
OFF ON OFF 6400 10000 OFF ON OFF 2.8 4
ON OFF OFF 12800 20000 ON OFF OFF 2.3 3.2
OFF OFF OFF 25600 NA OFF OFF OFF 1.7 2.4

Fonction

Position DIP

Description
PLS + DIR SW6 & SW7 = ON – Autres OFF Driver éteint, régler les DIP switches pour activer les fonctions requises. Allumer le driver : la Led RUN clignote VERT et la Led ERR est ROUGE, cela signifie que les réglages ont été pris en compte. Éteindre le driver et remette en place les DIP switches pour revenir au fonctionnement normal.
CW/CCW SW7 & SW8 = ON – Autres OFF
Micro-Step filtre de lissage et dynamique désactivés SW5 & SW6 = ON – Autres OFF
Micro-Step filtre de lissage activé SW5 & SW7 = ON – Autres OFF
Micro-Step filtre de dynamique activé SW5 & SW8 = ON – Autres OFF
Test des paramètres moteur à la mise sous tension désactivé SW6 & SW7 & SW8 = ON – Autres OFF
Test des paramètres moteur à la mise sous tension activé SW5 & SW6 & SW7 = ON – Autres OFF
Test de rotation SW6 & SW8 = ON – Autres OFF Rotation à 80 tours/mn
Réduction automatique du courant SW5 = ON – Autres OFF Régler SW5=ON pour activer la réduction automatique du courant. Le courant est réduit à la moitié du courant réglé 1.5s après l'arrêt du moteur




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Kinco
Tension maxi 80 V
Courant maxi 8 A
Réglage résolution DIP-switches
