Driver pas à pas numérique SOPROLEC - 80V / 7A

Driver pas à pas numérique 80V / 7A
Paramétrable via liaison RS232 - Fonction Auto Tuning

119,00 € HT 119.0 EUR 119,00 €

119,00 €

142,80 € 142,80 € TTC

  • Marque
  • Tension maxi
  • Courant maxi
  • Paramétrable
  • Poids

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

.step 3D file.zip
Manuel d'installation
DMD8070 manuel utilisateur
ProTuner Tuning software

Référence interne: DMD8070

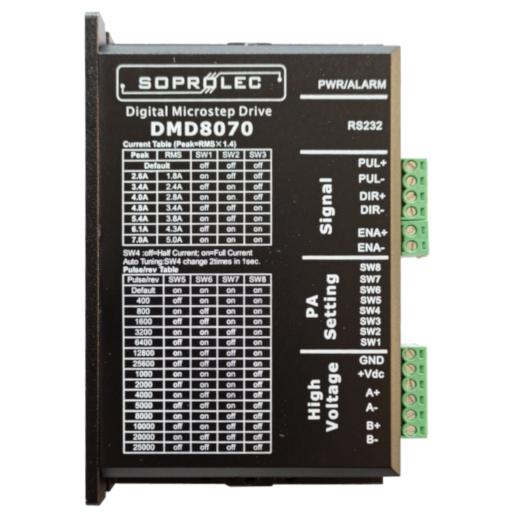

Driver micropas numérique DMD8070

Features
  • Dissipateur intégré et connecteur inclus
  • Entrée : 20 à 80 VDC; Sortie : 0.5 à 7.0A
  • Logiciel pour réglage des paramètres sur PC
  • Bruit très faible; Faible dissipation thermique; mouvement très fluide même à basse vitesse
  • Système anti-résonance pour un couple optimum sur toute la plage de vitesse
  • Système d'auto identification des paramètres moteurs pour un fonctionnement optimum
  • Système "Multi-stepping" permettant d'optimiser la gestion du mode micro pas et donc, de réduire les vibrations. Le driver décomposera ainsi les pas de manière optimum en fonction de la vitesse de rotation.
  • Résolution progamme jusqu'à 102400 pas/tr.
  • Courant programmable de 0.5A à 7.0A
  • Fréquence d'entrée des impulsions jusqu'à 200KHz
  • Compatible TTL. Opto isolation complète
  • Automatic idle-current reduction
  • Utilisable avec moteurs 2 ou ' phases
  • Compatible avec les commandes PULSE/DIRECTION et  CW/CCW
  • Protection contre les sur tension, les sur intensités et les erreurs de phases.
  • Certifié CE
Introduction

Le driver DMD8070 est un nouveau modèle de driver pour moteur pas à pas basé sur une technologie DSP. Il apporte un gain très significatif pour l'utilisation des moteurs pas à pas et en particulier, grâce au principe de régulation de courant et à la décomposition des pas variables en fonction de la vitesse, il est possible d'exploiter au mieux les caractéristiques de vos moteurs pas à pas. Cette technologie se traduit pas un couple optimum, de faible vibrations et un échauffement réduit.

Le driver permet donc d'obtenir un fonctionnement proche de celui d'un moteur à courant continu même pour les faibles vitesses de rotation.

Applications

Utilisable avec des moteurs de taille NEMA 23 and 34, ce driver est particulièrement recommandé pour les moteurs 86HS35 et 86HS45, 86HS85 et 86HS120 de la gamme SOPROLEC. Utilisé dans des application de placement et les tables XY, ce driver vous apportera un fonctionnement optimum avec un bruit réduit.

Le paramétrage par liaison série permet d'ajuster les réglages du driver de manière optimum.

Spécifications électriques (Tj=25℃)

Parameters

DMD8070

Mini

Typique

Maxi

Courant

1.4

-

7.0

Amps

Tension d'alimentation (DC)

20

-

80

VDC

Signaux de commande

7

10

16

mA

Fréquence des signaux

0

-

200

Khz

Résistance d'isolement

500

-

-

Spécifications mécaniques (Unit: mm, 1 inch=25.4 mm)



Affectation des broches et description

Control Signal Connector P1 pins

Pin Function

Details

PUL﹢(+5V)

Pulse signal: in single pulse (pulse/direction) mode, this input represents pulse signal, effective for each rising edge; 4-5V when PUL-HIGH, 0-0.5V when PUL-LOW. In double pulse mode (pulse/pulse) this input represents clockwise (CW) pulse. For reliable response, pulse width should be longer than 2.5us. Series connect resistance for current-limiting when +12V or +24V used.

PUL- (PUL)

DIR+ (+5V)

DIR signal: HIGH/LOW level signal, corresponding to motor rotor direction. For reliable response, DIR must be ahead of PUL by 5µs at least, the initial motor direction is related with motor wiring, exchange any set of coil can reverse motor initial direction. 4-5V when DIR- HIGH, 0-0.5V when LOW.

DIR- (DIR)

ENA+ (+5V)

Enable signal: this signal is used for enabling/disabling the driver. High level for enabling the driver and low level for disabling the driver. Usually left unconnected (enabled).

ENA- (ENA)

Power connector P2 pins

Pin Funtion

Details

Gnd

DC power ground

+V

DC power supply, +20VDC - +80VDC, Including voltage fluctuation and EMF voltage.

Phase A

Motor coil A (leads A+ and A-)

Phase B

Motor coil B (leads B+ and B-)


Microstep Resolution Selection

Microstep resolution is specified by 5, 6, 7,8 DIP switches as shown in the following table:

Microstep usteps/rev.( 1.8°/rev) SW5 SW6 SW7 SW8
2 400 OFF ON ON ON
4 800 ON OFF ON ON
8 1600 OFF OFF ON ON
16 3200 ON ON OFF ON
32 6400 OFF ON OFF ON
64 12800 ON OFF OFF ON
128 25600 OFF OFF OFF ON
5 1000 ON ON ON OFF
10 2000 OFF ON ON OFF
20 4000 ON OFF ON OFF
25 5000 OFF OFF ON OFF
40 8000 ON ON OFF OFF
50 10000 OFF ON OFF OFF
100 20000 ON OFF OFF OFF
125 25000 OFF OFF OFF OFF

Current Setting
Peak Current (A) RMS (A) SW1 SW2 SW3
Default OFF OFF OFF
2.6 1.8 ON OFF OFF
3.4 2.4 OFF ON OFF
4.0 2.8 ON ON OFF
4.8 3.4 OFF OFF ON
5.4 3.8 ON OFF ON
6.1 4.3 OFF ON ON
7.0 5.0 ON ON ON
Raccordement type




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque SOPROLEC
Tension maxi 80 V
Courant maxi 7 A
Paramétrable via câble RS232
Poids 260 gr
