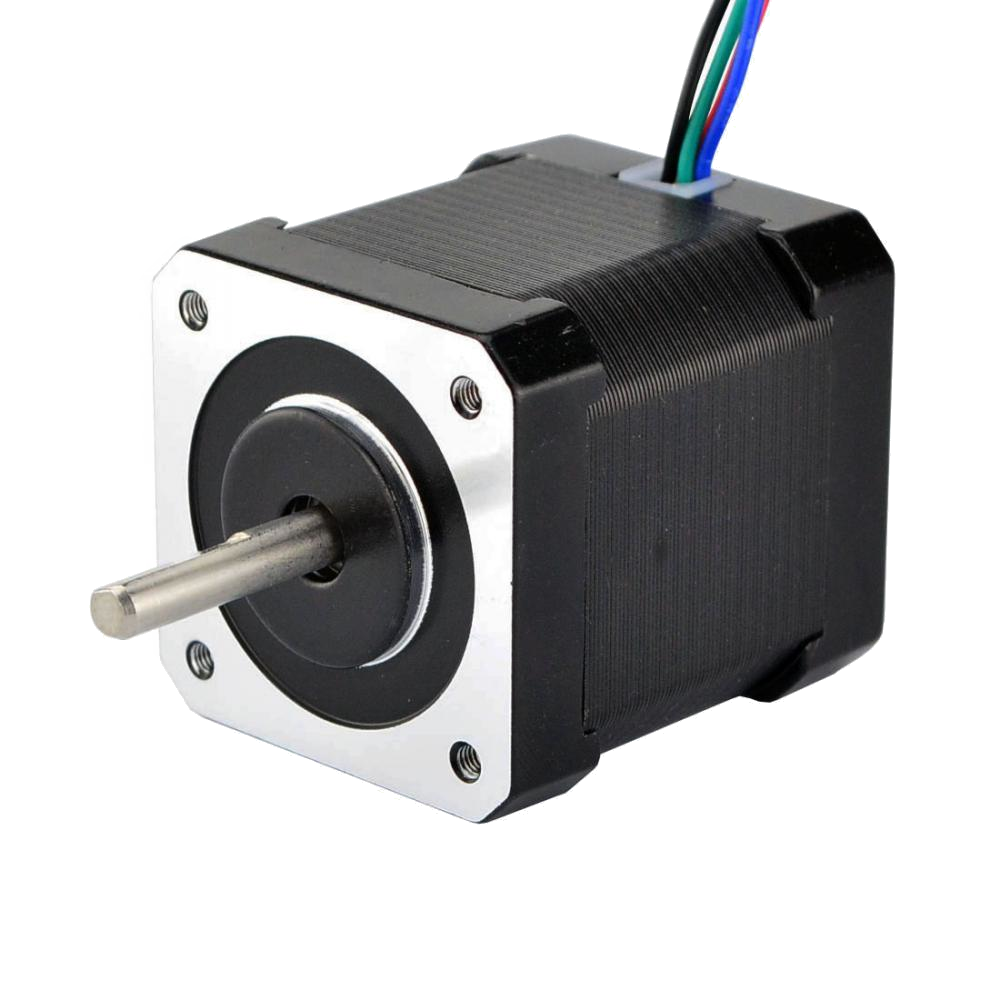

Moteur pas à pas bipolaire 0.80Nm
Le moteur pas à pas 42CM08 fait
partie d'une gamme de moteurs conçus pour des applications hautes
performances. La qualité du produit est assurée par un contrôle qualité
certifié ISO9001-2000.
| Résolution angulaire | 1.8° |
| Précision de positionnement des pas | +5%(Pas entier, sans charge) |
| Température maximum | 80°CMax |
| Température ambiante d'utilisation | -10°C -- +50°C |
| Résistance d'isolement | 100MΩmin.500VDC |
| Rigidité diélectrique | 500VAC durant une minute |
|
Nombre de fils |
4 fils |
|
Modèle |
Raccorde-ment |
Couple de |
Courant Phase (A) |
Résistance phase (Ohm) |
Inductance phase (mH) |
Inertie rotor g.cm² |
Poids Kg |
|
42CM08 |
Bipolaire |
0.80 |
2.5 |
1.0 |
2.4 |
110 |
0.5 |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Nema | 17 |
| Couple | 0.8 Nm |
| Nombre de phases | 2 |
| Courant | 2.5 A |
| Diamètre de l'arbre | 5 mm |
| Longueur de l'arbre | 24 mm |
| Résistance phase (Ohms) | 1.0 Ohm |
| Inductance phase (mH) | 2.4 mH |
| Angle des pas | 1.8° |
| Inertie du rotor | 110 g/cm2 |
| Longueur du corps | 60 mm |
| Frein | Sans frein |
| Poids | 500 grs |
