Driver Servomoteur Hybride Leadshine 2 phases 50V 8A

Driver Servomoteur Hybride
- 2 phases
- 50V 8A
- Pulses/Dir ou CW/CCW
- Certifié CE et ROHS compliant

87,00 € HT 87.0 EUR 87,00 €

87,00 €

104,40 € 104,40 € TTC

  • Marque
  • Tension mini
  • Tension maxi
  • Courant maxi
  • Réglage résolution
  • Paramétrable
  • Réglage du courant

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

ProTuner CS- V3.1.zip
ProTuner CS manual
ProTuner CS software
CS-D508 manual

Référence interne: CS-D508

  • Modes de pilotage Pulses/Dir ou CW/CCW
  • Alimentation 20-50 VDC, pour un courant max. de 8.0A
  • convient aux moteurs pas à pas 2 phases NEMA 8, 11, 14, 17, 23, ou 24 équipés d'un encodeur 1000 points
  • Boucle fermée, élimine la perte de pas
  • No hunting
  • Réponse rapide sans overshoot, à-coup ou oscillations
  • Torque margin inutile
  • Échauffement réduit et meilleur rendement
  • Mouvements souples et très silencieux
  • Certification CE, conforme à la norme RoHS

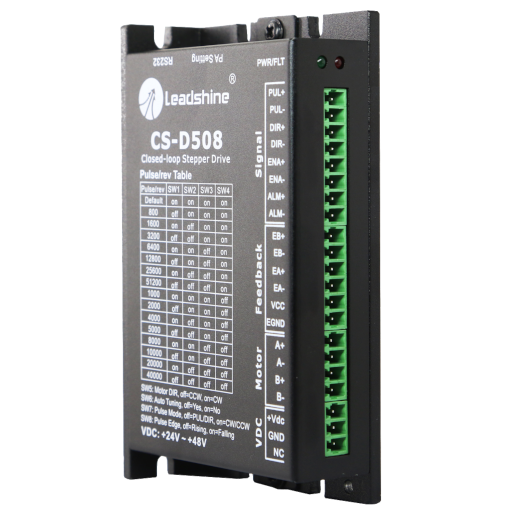

Le driver Leadshine CS-D508 est un driver pour moteur pas à pas de nouvelle génération.

Il fonctionne en boucle fermée et assure donc un asservissement de position en temps réel avec des moteurs pas à pas 2 phases équipés de codeurs.

Cette solution combine les avantage des moteurs pas à pas et des servomoteurs grâce à la gestion des encodeurs intégrés aux moteurs.

L'interface de pilotage est similaire à celle d'un driver pour moteur pas à pas classique. Le codeur étant géré directement par le driver, il peut vous retourner un signal d'erreur en cas de blocage mécanique (fenêtre de tolérance paramétrable).

Cette solution apporte donc la fiabilité de positionnement d'un servomoteur mais aussi, une grande simplicité de mise en œuvre.



CS-D508
Paramètres Min Typiques Max Unité
Courant de sortie 0,5 - 8,0(Pointe) A
Tension de fonctionnement 30 24 ~ 48 50 VDC
Courant des signaux de commande 7 10 16 mA
Fréquence entrée Pulse 0 - 200 kHz
Largeur de pulse minimale 2,5 - - μS
Direction minimal setup 5 - - μS
Résistance d'isolation 500



Affectation des broches de P1 & P2
Pin Nom I/O Description
1 PUL+ I Signal Pulse :
En mode pulse & direction, cette entrée correspond au signal pulse. Le signal pulse peut être actif au front montant ou descendant (réglable par le logiciel).
En mode CW/CCW double pulse (réglable par le switch SW7) cette entrée correspond à la pulse CW (clockwise) et est active aux 2 niveaux HAUT et BAS.
Niveaux BAS : 0-0.5V, HAUT : 4.5-24V
La largeur d'impulsion doit être supérieure ou égale à 2.5μs.
2 PUL- I
3 DIR+ I Signal Direction :
En mode pulse & direction, le signal HAUT ou BAS appliqué à cette entrée sélectionne le sens de rotation du moteur, (e.g. clockwise and counterclockwise).
En mode CW/CCW double pulse (réglable par le logiciel) cette entrée correspond à la pulse CCW (counterclockwise ) et est active aux 2 niveaux HAUT et BAS.
La largeur d'impulsion doit être d'au moins 5μs. Le sens de rotation du moteur est fonction du câblage. Vous pouvez inverser le sens de rotation en agissant sur le switch 5 du DIP switch.
4 DIR- I
5 ENA+ I Entrée Enable : cette entrée sert à activer/désactiver le driver. Par défaut, si cette entrée est inutilisée, le driver est activé. La mise a l'état HAUT de cette entrée désactive le driver. Cette commande peut être inversée par soft (réglable par le logiciel). Elle peut également être utilisé pour effacer une alarme (réglable par le logiciel).
6 ENA- I
7 ALM+ O Sortie erreur : Sortie optocouplée, elle est active en cas de surtension, surintensité ou erreur de poursuite. Le courant de commande max. est de 20mA sous 24V. Par défaut elle passe à l'état HAUT en cas d'erreur. Cette commande peut être inversée par soft (réglable par le logiciel).
8 ALM- O



Connecteur P3 - Entrée codeur
Pin Nom Description
1 EB+ Entrée codeur B+
2 EB- Entrée codeur B-
3 EA+ Entrée codeur A+
4 EA- Entrée codeur A-
5 VCC Sortie +5V codeur
6 EGND Sortie 0V (GND) codeur



Connecteur P4 - Raccordement Moteur et Alimentation de puissance
Pin Nom Détails
1 A+ Fil A+ du moteur pas à pas
2 A- Fil A- du moteur pas à pas
3 B+ Fil B+ du moteur pas à pas
4 B- Fil B- du moteur pas à pas
5 +Vdc Alimentation de puissance 30-80VDC.
6 GND Alimentation de puissance 0V (GND).



Port RS23 – RJ11
Pin Nom E/S Description
1 NC - Inutilisée
2 +5V O Sortie +5V.
3 TxD O RS232 émission.
4 GND GND Masse.
5 RxD I RS232 réception.
6 NC - Inutilisée
