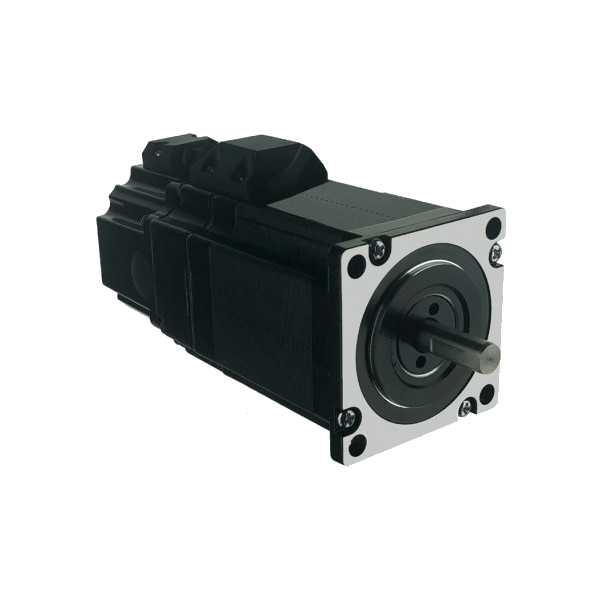

Servomoteur Hybride 2.3 Nm - Nema 23 - avec Frein

Servo moteur hybride 2.3Nm - Nema 23
- 2 phases - 5A
- codeur 4000 pulses/tour
- arbre 8mm
- Frein, par absence de tension 24V

178,00 € HT 178.0 EUR 178,00 €

178,00 €

213,60 € 213,60 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

3D file
Datasheet CS-M22323B

Référence interne: CS-M22323B

Le CS-M22323B est un moteur pas à pas 2 phases offrant un couple de maintien de 2.3 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.



  • 2 phases, NEMA 23
  • longueur 131 mm (5.12 inch)
  • 5 A par phase
  • 2.3 N.m (326 oz-in) couple de maintien
  • 8 mm (0.315 inch) diamètre de l'arbre



CS-M22323B
Taille: NEMA 23
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 131 mm (5.12 inch)
Nombre de fils: 4
Couple de maintien : 2.3N.m (326 oz-in)
Courant: 5 A/Phase
Résolution codeur: 1000 points(4000 pulses/tours)
Tension: 2.2 V
Résistance: 0.4 Ω
Inductance: 1.7 mH
Inertie du rotor: 0.5 kg-cm2 (0.00759 oz-in-sec2 )
Diamètre de l'axe: 8 mm (0.315 inch)
Type d'arbre: simple
Poids: 1.6 kg (3.52 lb)
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 23
Couple 2.3 Nm
Nombre de phases 2
Diamètre de l'arbre 8 mm
Courant par phase 5 A
Résistance phase (Ohms) 0.4 Ohm
Inductance phase (mH) 1.7 mH
Angle des pas 1.8°
Inertie du rotor 0.5 kg/cm2
Longueur du corps 131 mm
Frein Avec
Résolution codeur 1000 points (4000 pulses/tours)
Poids 1.6 kg
