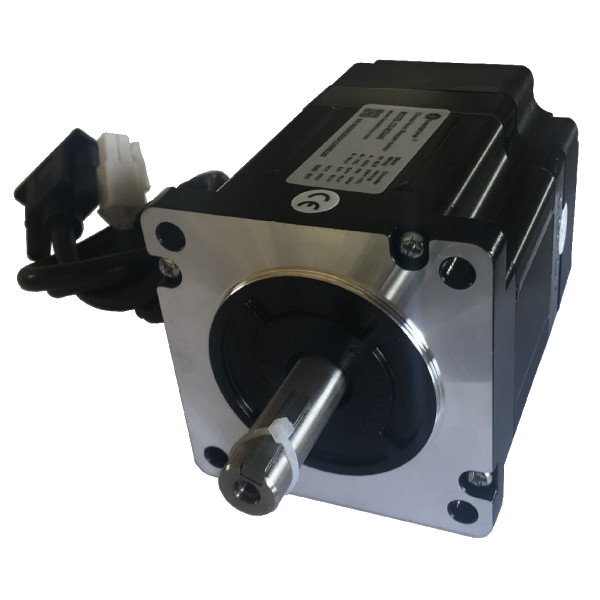

Servomoteur Hybride 4.5 Nm - Nema 34

Moteur hybride 4.5 Nm
- 6 A
- Nema 34
- 2 phases
- codeur 1000 pas (4000pulses)

137,00 € HT 137.0 EUR 137,00 €

137,00 €

164,40 € 164,40 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

En rupture de stock

Product Documents

Datasheet CS-M23445

Référence interne: CS-M23445

Le CS-M23445 est un moteur pas à pas 2 phases offrant un couple de maintien de 4.5 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.

  • 2 phases, NEMA 34
  • longueur 109 mm (4.29 inch)
  • 6 A par phase
  • 4.5 N.m (648 oz-in) couple de maintien
  • 14 mm (0.551 inch) diamètre d'arbre



CS-M23445
Taille: NEMA 34
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 109 mm (4.29 inch)
Nombre de fils: 4
Couple de maintien: 4.5N.m (638 oz-in)
Courant: 6 A/Phase
Résolution codeur: 1000 points(4000 pulses/tours)
Tension: 2.6 V
Résistance: 0.43 Ω
Inductance: 2.95 mH
Inertie du rotor: 1.4 kg-cm2 (0.00736 oz-in-sec2 )
Diamètre de l'axe: 14 mm (0.551 inch)
Type d'arbre: simple
Poids: 2.7 kg (5.95 lb)
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque SOPROLEC, Leadshine
Nema 34
Couple 4.5 Nm
Nombre de phases 2
Diamètre de l'arbre 14 mm
Courant par phase 6 A
Résistance phase (Ohms) 2.6 Omhs
Inductance phase (mH) 2.95 mH
Angle des pas 1.8°
Inertie du rotor 1.4 kg/cm2
Longueur du corps 109 mm
Frein Sans
Résolution codeur 1000 points (4000 pulses/tours)
Poids 2.7 kg
