Driver pas à pas numérique Leadshine 20 à 50V / 5.6A

Driver numérique moteur pas à pas 20 à 50V / 5.6A
Configurable par micro-switches.
Paramétrage avancé via RS232 et le logiciel ProTuner EM-S

79,90 € HT 79.9 EUR 79,90 €

79,90 €

95,88 € 95,88 € TTC

  • Marque
  • Tension mini
  • Tension maxi
  • Courant maxi
  • Réglage résolution
  • Paramétrable
  • Niveau des entrées réglable
  • Poids

Cette combinaison n'existe pas.

Sur commande

Product Documents

Manuel Protuner
ProTuner software for EM-S series
Manuel driver EM556S

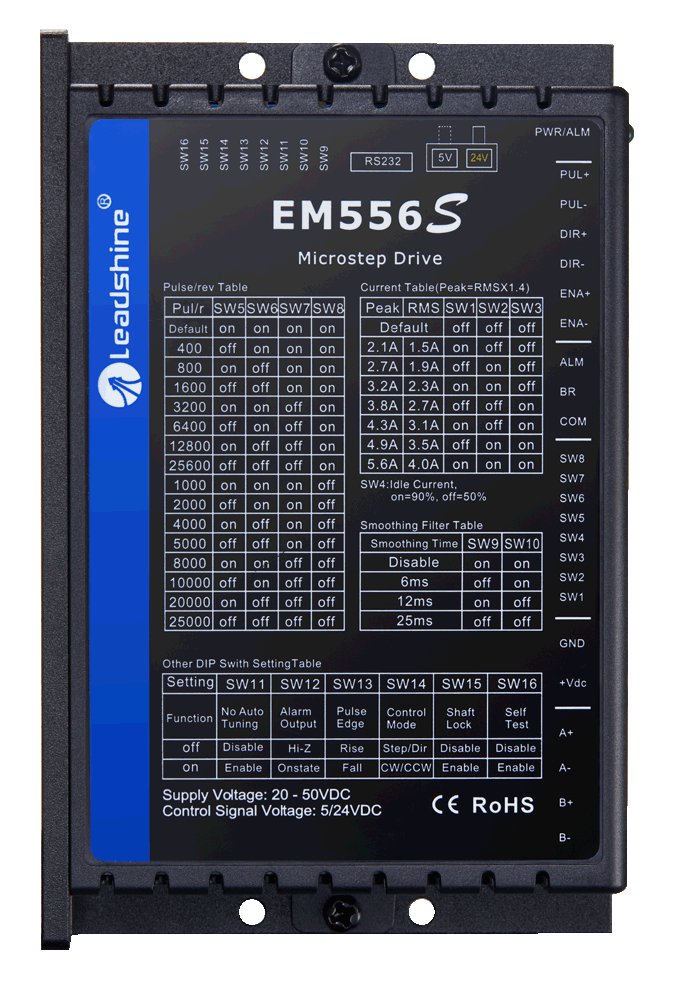

Référence interne: EM556S

Le driver EM556S de Leadshine est un contrôleur digital de nouvelle génération pour moteur pas-à-pas. Il assure des mouvements fluides à basse vitesse, un couple optimum, un faible échauffement et un faible bruit de fonctionnement.

Ses excellentes performances, sa conception simple et sa facilité de configuration font de l'EM556S un outil idéal pour de nombreuses applications de type contrôle de pas et de direction (usinage CNC, impression 3D, etc...).


  • Fonctionnalités: Ce driver autorise un fonctionnement en micropas permettant d'atteindre des résolutions élevées jusqu'à 25600 pas par tour (et même jusqu'à 51200 pas par tour via l'application EM-S ProTuner ).
    Les switches SW11 à SW16 permettent le réglages ou activation /désactivation des diverses fonctionalités.

    Il convient pour les moteurs bipolaires ou unipolaires 6 fils (half coil ou full coil) de la série NEMA 17, 23 et 24.

  • Interfaces: Le niveau de tension d'entrée sur les entrées pulses/direstion est directement réglable via switches, ce qui dispense de l'ajout de résistances dans le cas de signaux 24V.
    Les connecteurs sont détachables mais ne doivent pas être enlevés ou raccordés lorsque l'alimentation est branchée en raison de la force contre-électromotrice qui peut endommager le driver.

    Une interface RS232 permettant un paramétrage du driver est disponible pour les utilisateurs avancés. Cette configuration s'effectue via l'application EM-S ProTuner disponible gratuitement en téléchargement.

    L'interface RS232 est accessible sur un connecteur 4 broches grâce à au câble de paramétrage DMD Mini (non inclus). Ce cordon à sortie sur port DB9 nécessite un convertisseur USB/RS232.

  • Alimentation: Le choix de l'alimentation est primordial. Si l'application nécessite une faible vitesse, il est préférable d'utiliser une tension d'alimentation proche du minimum possible, ce qui diminue le bruit et l'échauffement et augmente le couple.​
    Une tension d'alimentation élevée donnera une grande vitesse mais au prix de plus de bruit, d'échauffement et de possibles vibrations à basse vitesse.


Caractéristiques:

  • Alimentation: 20 à 50 Vcc (24 à 48 Vcc recommandé)
  • Consommation maxi: 5,6 A (en fonction du moteur)
  • Fréquence d'entrée: 0 à 200 KHz​
  • Réglage courant:
    - via dip-switches: 1,8 A - 2,1 A - 2,7 A - 3,2 A - 3,8 A - 4,3 A - 4,9 A - 5,6 A
    - via application (cordon nécessaire non inclus): de 0,5 à 5,6 A (résolution: 0,1 A)
  • Mode micro-step:
    - via dip-switches: 200 à 25600 pas/tour​
    - via application (cordon nécessaire non inclus): 200 à 51200 pas/tour (résolution: 200 pas)
  • Intensité logique: 7 à 16 mA
  • Fonctions:​
    - système anti-résonance procurant un couple optimum
    - mode multi-stepping
    - résolution paramétrable en mode multi-step
    - réduction automatique de consommation à vide
    - convient pour moteurs unipolaires et bipolaires
    - supporte les modes PUL/DIR et CW/CCW
    - protection contre les surtensions et les surintensités
    - sortie "défaut"
    - entrées compatibles TTL ou signal 24 Vcc, réglable via inverseur (24 Vcc par défaut)
  • NB: Pas de protection contre les inversions de polarité de l'alimentation -> une inversion provoque la destruction du driver.
  • Température de service: 0 à 70 °C
  • Humidité de service: 40 à 95 %RH
  • Dimensions: 118 x 75,5 x 34 mm
  • Poids: 250 g






Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine
Tension mini 20 V
Tension maxi 50 V
Courant maxi 5.6 A
Réglage résolution DIP-switches
Paramétrable via câble RS232
Niveau des entrées réglable DIP-switch
Poids 280 gr
