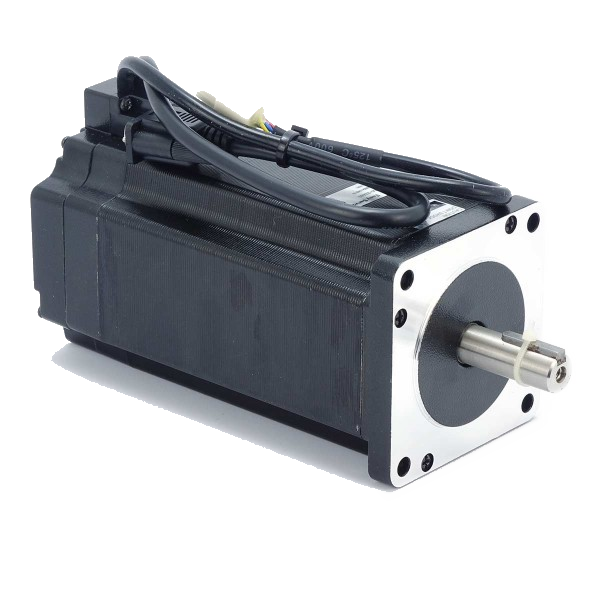

Servomoteur Hybride 8 Nm - Nema 34 - 3 phases

Moteur 3 phases de taille Nema 34
Couple de maintien de 8Nm
Plage de vitesse de 0 à 2,000 tr/mn
Codeur incrémental de 1000 points (résolution 4000 points par tour)
Arbre 14mm
Variateur associé: ES-DH2306

256,00 € HT 256.0 EUR 256,00 €

256,00 €

307,20 € 307,20 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

ES-MH datasheet
You have to login to access this document.

Référence interne: ES-MH33480

Spécifications

  • Moteur 3 phases de taille NEMA 34
  • Couple de maintien de 8Nm
  • Plage de vitesse de 0 à 2000 tr/mn
  • Codeur incrémental de 1000 points (résolution 4000 points par tour), signaux  A , A-, B , et B-
  • Arbre 14mm
  • Mouvements fluides et silencieux, échauffement réduit



Quand ce moteur est associé à un variateur ES-DH2306, vous disposez d'un système en boucle fermée qui vous préserve des risques de décrochage et de perte de pas souvent rencontré dans les solutions à base de moteurs pas à pas.

Le fonctionnement en boucle fermée permet par ailleurs un gain en vitesse et en couple de l'ordre de 30% par rapport à une solution comparable à base de moteur pas à pas.


Le variateur ES-DH2306 prend en charge la gestion de la régulation et donc du codeur. Pour les cartes de contrôle, vous êtes toujours en présence d'une motorisation pilotée par des signaux Pulses/direction.

Vous disposez par ailleurs d'un signal d'erreur (tolérance programmable) envoyé par le variateur en cas de blocage du moteur.

Vous bénéficiez avec cette solution des avantages des moteurs pas à pas : couple élevé, simplicité de mise en œuvre; et aussi, des avantages du servomoteur : précision, asservissement.


Spécifications

Modèle: ES-MH33480
Taille : NEMA 34
Phases: 3
Angle des pas: 1.2°
Nombre de fils 3
Couple maintient: 8.0Nm
Résolution codeur: 4,000 pulses/tour
Dimension arbre : 14mm
Courant: 3.0 A
Inductance: 18.33 mH
Résistance: 2.34 Ohm
Inertie rotor: 4 Kg.cm²
Longueur (corps): 173mm
Poids: 5.6Kg

Dimensions

Courbe de couple

1 Nm = 141.6 oz-in




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 34
Couple 8.0 Nm
Nombre de phases 3
Diamètre de l'arbre 14 mm
Courant par phase 3 A
Résistance phase (Ohms) 2.34 Ohms
Inductance phase (mH) 18.33 mH
Angle des pas 1.2°
Inertie du rotor 1.4 kg/cm2
Longueur du corps 173 mm
Résolution codeur 1000 points (4000 pulses/tours)
Poids 5.6 kg
