Axe linéaire Nema 23, Externe, pas de 8, 150 mm

Axe linéaire Moteur externe
Moteur : Nema 23 - 1.2Nm - 24-36V / 3A - 4 fils
Vis : diamètre 8mm - pas 8mm - longueur 150 mm

98,71 € HT 98.71000000000001 EUR 98,71 €

98,71 €

118,45 € 118,45 € TTC

  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Angle des pas
  • Longueur du corps
  • Longueur de la vis
  • Diamètre de la vis
  • Pas de vis
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

Courbe de couple moteur M23HSL0120
Datasheet M23HSL0120-0808E-150

Référence interne: M23HSL0120-0808E-150

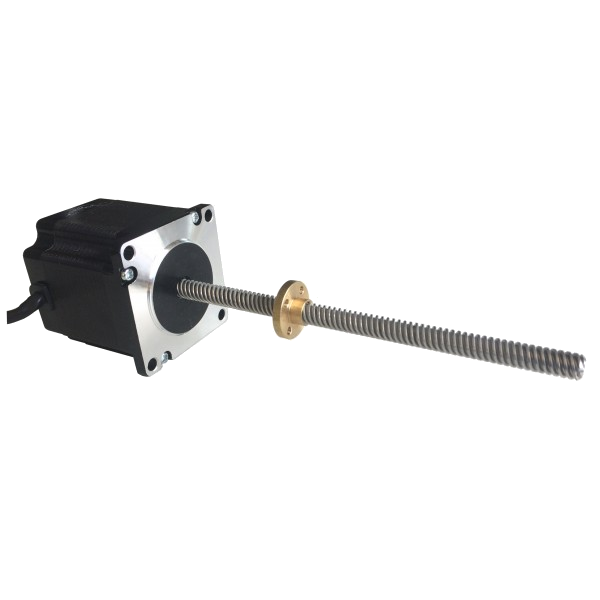

Le M23HSL0120-0808E-150 est un axe linéaire composé d'un moteur Nema 23 en côté et d'une vis de 150mm de longueur et de 8mm de diamètre au pas de 8mm.

La vis est solidaire du moteur, un écrou de fixation en laiton se déplace le long de la vis.



Caractéristiques électriques

Référence  M23HSL0120-0808E-150
Type de moteur Axe linéaire Externe
Résolution angulaire 1.8°
Couple de blocage 1.2Nm
Courant phase 2.0A
Résistance Phase  3.6ohms
Tension recommandée 24-36V
Inductance 12mH±20%(1KHz)

Caractéristiques mécaniques

Flasque 57 x 57mm
Longueur moteur 56mm
Longueur de la vis 150mm
Diamètre de la vis Φ8mm
Pas 8mm
Nombre de fils 4
Longueur des fils 500mm
Poids 710g

Raccordement

Couleur des fils Blanc Vert Rouge Bleu
Connecteur A C B D



Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque SOPROLEC
Nema 23
Couple 1.2 Nm
Nombre de phases 2
Courant 3 A
Résistance phase (Ohms) 3.6 Ohms
Inductance phase (mH) 12 mH
Angle des pas 1.8°, 1.8°
Longueur du corps 56 mm
Longueur de la vis 150 mm
Diamètre de la vis 8 mm
Pas de vis 8 mm
Poids 710 gr
