Axe linéaire Nema 23, Externe, pas de 2, 300 mm

Axe linéaire Moteur externe
Moteur : Nema 23 - 1.2Nm - 24-36V / 2A - 4 fils
Vis : diamètre 11mm - pas 2mm - longueur 300 mm

104,61 € HT 104.61 EUR 104,61 €

104,61 €

125,53 € 125,53 € TTC

  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Longueur de la vis
  • Diamètre de la vis
  • Pas de vis
  • Type de vis
  • Poids

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

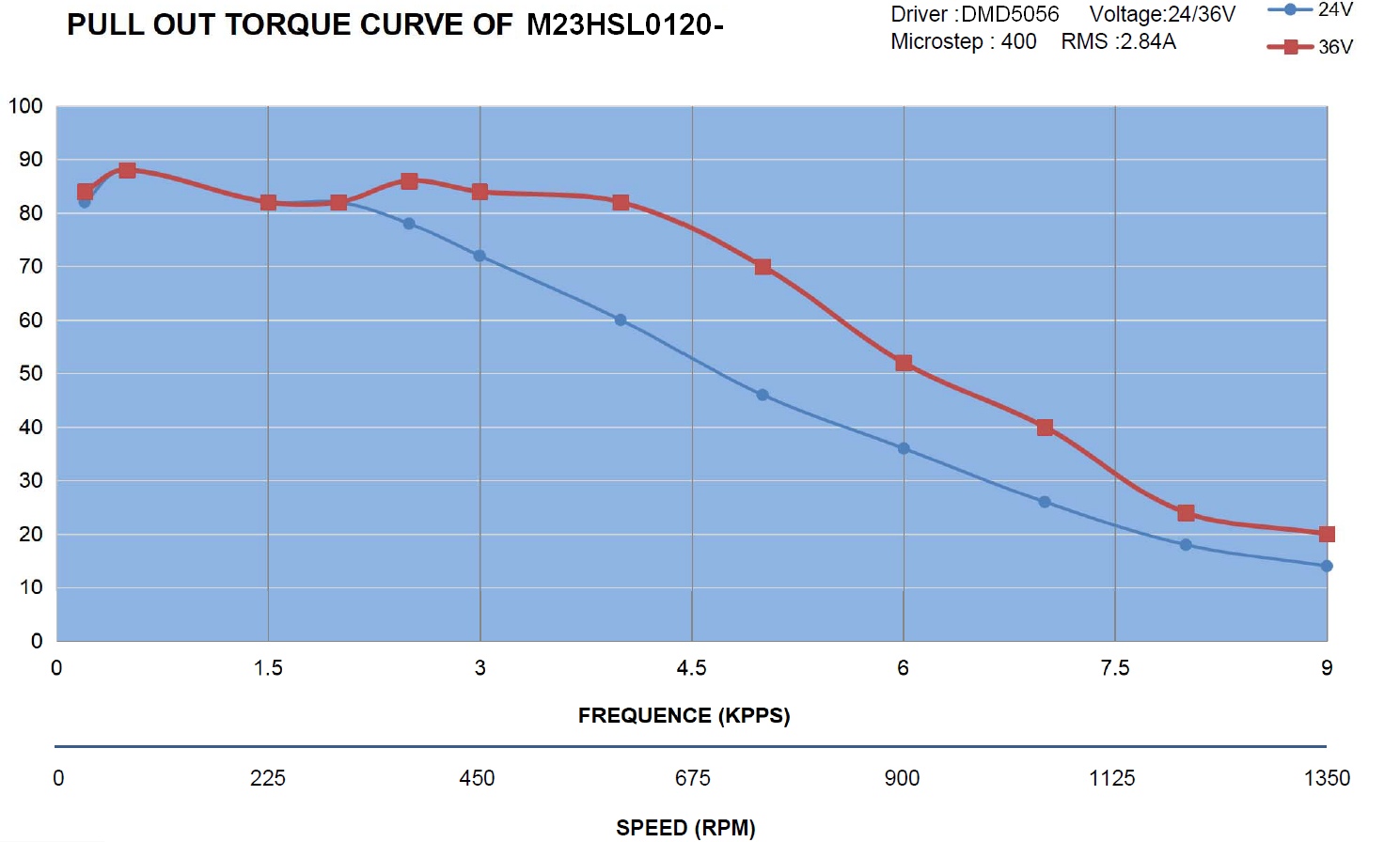

Courbe de couple moteur M23HSL0120
Datasheet M23HSL0120-1102E-300

Référence interne: M23HSL0120-1102E-300


Le M23HSL0120-1102E-300 est un axe linéaire composé d'un moteur Nema 23 en côté et d'une vis de 300mm de longueur et de 11mm de diamètre au pas de 2mm.

La vis est solidaire du moteur, un écrou de fixation en POM  (PolyOxyMéthylène) se déplace le long de la vis.



Caractéristiques électriques

Référence  M23HSL0120-1102E-300
Type de moteur Axe linéaire Externe
Résolution angulaire 1.8°
Couple de blocage 1.2Nm
Courant phase 2.0A
Résistance Phase  3.6ohms
Tension recommandée 24-36V
Inductance 12mH±20%(1KHz)

Caractéristiques mécaniques

Flasque 57 x 57mm
Longueur moteur 56mm
Longueur de la vis 300mm
Diamètre de la vis Φ11mm
Pas 2mm
Nombre de fils 4
Longueur des fils 500mm
Poids 710g

Raccordement

Couleur des fils Blanc Vert Rouge Bleu
Connecteur A C B D



Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque SOPROLEC
Nema 23
Couple 1.2 Nm
Nombre de phases 2
Courant 2 A
Résistance phase (Ohms) 3.6 Ohms
Inductance phase (mH) 12 mH
Angle des pas 1.8°
Longueur de la vis 300 mm
Diamètre de la vis 11 mm
Pas de vis 2 mm
Type de vis Captive
Poids 710 gr
