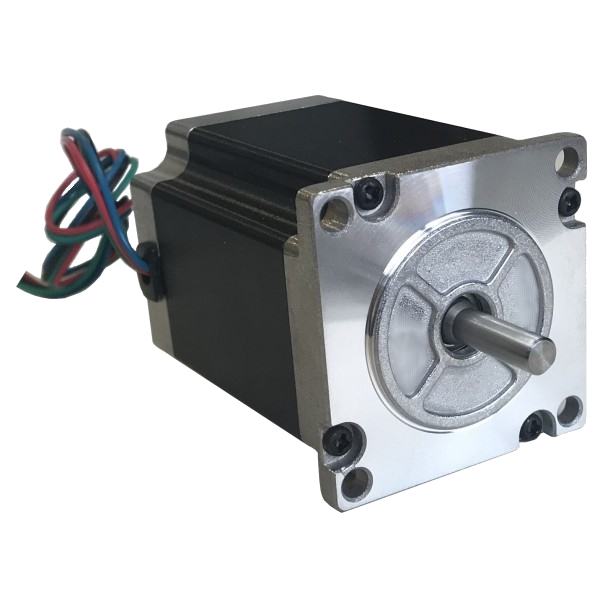

Moteur pas à pas 2.3 Nm - Nema 23

Moteur Pas à Pas Nema 23
Long 76mm / Arbre 6.35mm (1/4")
Couple 2.3Nm
Courant par phase 4A
4 fils

44,70 € HT 44.7 EUR 44,70 €

44,70 €

53,64 € 53,64 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

Sur commande

Product Documents

Datasheet 57CM23-4A

Référence interne: M57CM23-4A


Moteur pas à pas bipolaire NEMA 23 - 2.3Nm



Le 57CM23-4A est un moteur pas à pas 2 phases offrant un couple de maintien de 2.3 Nm.

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.


57CM23-4A
Taille: NEMA 23
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 76mm
Nombre de fils: 4
Couple de maintien: 2.3 N.m
Courant: 4 A/Phase
Tension: 2 V
Résistance: 0.5 Ω
Inductance: 2mH
Inertie du rotor: 0.48 kg-cm2
Diamètre de l'axe: 6.35 mm
Type d'arbre: simple
Poids: 1.1 kg
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ, 500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 23
Couple 2.3 Nm
Nombre de phases 2
Courant 4 A
Diamètre de l'arbre 6.35 mm
Résistance phase (Ohms) 0.5 Ohm
Inductance phase (mH) 2 mH
Angle des pas 1.8°
Inertie du rotor 0.48 kg/cm2
Longueur du corps 76 mm
Frein Sans
Poids 1.1 kg
