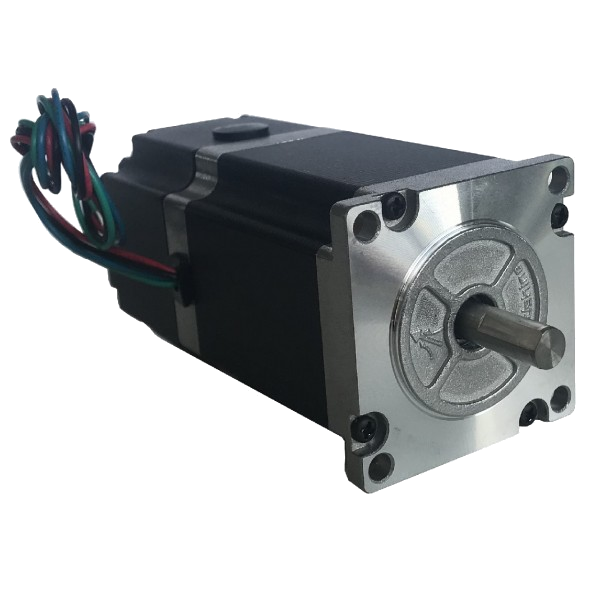

Moteur pas à pas 2.3 Nm - Nema 23 - avec Frein

Le 57CM23-BZ est un moteur pas à pas 2 phases offrant un couple de maintien de 2.3 Nm et équipé d'un frein 24V DC de 2Nm de couple de friction statique.

157,32 € HT 157.32 EUR 157,32 €

157,32 €

188,78 € 188,78 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

En rupture de stock

Product Documents

Datasheet 57CM23-BZ

Référence interne: M57CM23-BZ

Moteur pas à pas bipolaire NEMA 23 - 2.3Nm avec frein

Le 57CM23-BZ est un moteur pas à pas 2 phases offrant un couple de maintien de 2.3 Nm et équipé d'un frein de 2Nm de couple de friction statique.

Le frein 24VDC intégré peut être piloté par un driver, un automate PLC ou une carte d'axes et ainsi être automatiquement activé lorsque le moteur n'est plus alimenté. Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et faibles vibrations.


57CM23-BZ
Taille: NEMA 23
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 116 mm
Nombre de fils: 4
Couple de maintien: 2.3 N.m (369 oz-in)
Courant: 5 A/Phase
Tension: 1.9 V
Résistance: 0.38 Ω
Inductance: 1.75 mH
Inertie du rotor: 0.48 kg-cm2 (0.00736 oz-in-sec2 )
Diamètre de l'axe: 8 mm (0.315 inch)
Type d'arbre: simple
Poids: 1.5 kg
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ, 500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Échauffement (max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Caractéristiques du frein
Couple de friction statique: 2Nm
Tension: 24 V DC
Puissance: 4W

Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.


Spécifications

Nema 23
Couple 2.3 Nm
Nombre de phases 2
Courant 5 A
Diamètre de l'arbre 8 mm
Résistance phase (Ohms) 0.38 Ohm
Inductance phase (mH) 1.75 mH
Angle des pas 1.8°
Longueur du corps 116 mm
Frein Avec
Poids 1.5 kg
