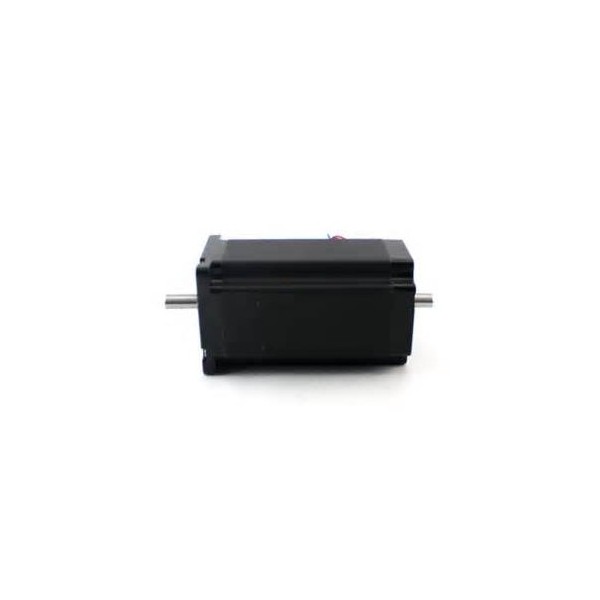

Moteur pas à pas 2.0 Nm - Nema 23 - arbre double 8mm

4 phases unipolaire (6 fils):
A+ Noir, A- Vert, B+ Rouge, B- Bleu
(Ne pas connecter Jaune et Blanc)
Courant par phase : 4 A

56,09 € HT 56.09 EUR 56,09 €

56,09 €

67,31 € 67,31 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Arbre
  • Longueur du corps
  • Nombre de fils
  • Frein
  • Poids

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

Datasheet 57HS20D

Référence interne: M57HS20D



Accessoires

Moteur pas à pas bipolaire 2.0Nm arbre double
Le moteur pas à pas 57HS20D fait partie d'une gamme de moteurs conçus pour des applications hautes performances.  La qualité du produit est assurée par un contrôle qualité certifié ISO9001-2000.


Résolution angulaire 1.8°
Précision de positionnement des pas +5%(Pas entier, sans charge)
Température maximum 80°CMax
Température ambiante d'utilisation -10°C -- +50°C
Résistance d'isolement 100MΩmin.500VDC
Rigidité diélectrique 500VAC durant une minute
Jeu radial de l'arbre 0.06 Max.(sous charge de 450g)
Jeu axial de l'arbre 0.08 max.(sous charge de 450g)
Nombre de fils
6 fils



Modèle

Raccordement

Couple de
blocage
Nm(Oz-in)

Courant Phase  (A)

Résistance phase (Ohm)

Inductance phase (mH)

Inertie rotor g.cm² (Oz-in-sec²)

Poids Kg

57HS20D

Unipolaire

2.0


4

0.7±10%

1.0±20%
520
1.35


Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.


Spécifications

Nema 23
Couple 2 Nm
Nombre de phases 4
Courant 4 A
Diamètre de l'arbre 8 mm
Résistance phase (Ohms) 0.7 Ohm
Inductance phase (mH) 1.0 mH
Arbre Double
Longueur du corps 84 mm
Nombre de fils 6
Frein Sans
Poids 1.35 kg
