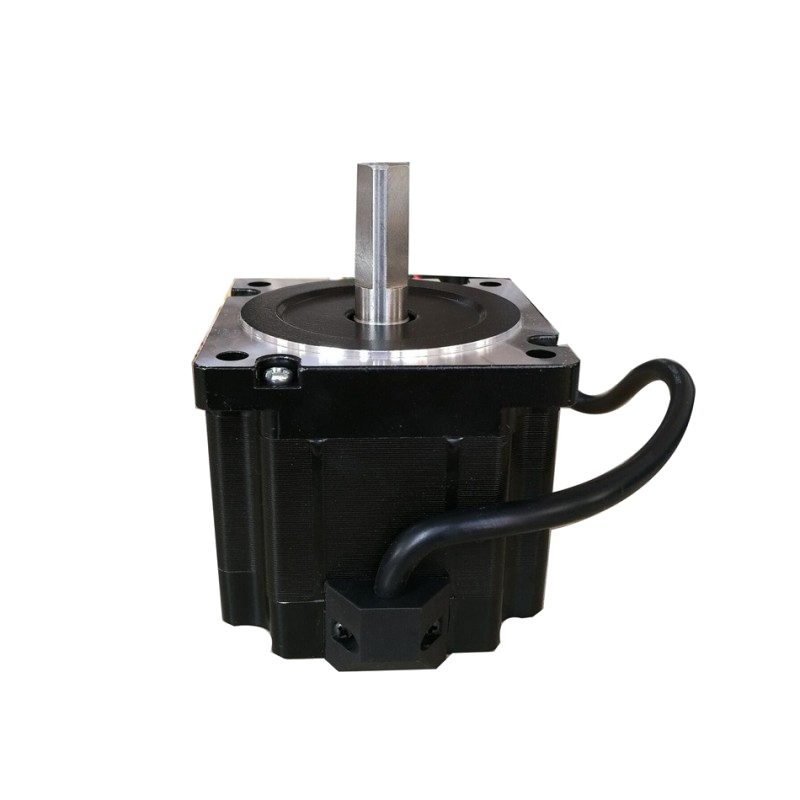

Moteur pas à pas 3.5 Nm - Nema 34

Moteur pas à pas Nema 34 - 3.5 Nm
2 phases, 4 fils - Longueur 65mm
Arbre de 12.7mm (avec clavette de 5mm)

74,76 € HT 74.76 EUR 74,76 €

74,76 €

89,71 € 89,71 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

En cours de réapprovisionnement

Téléchargements :

Datasheet 86CM35
You have to login to access this document.

Référence interne: M86CM35

Moteur pas à pas bipolaire 3.5Nm


Le moteur pas à pas 86CM35 fait partie d'une gamme de moteurs conçus pour des applications hautes performances.  La qualité du produit est assurée par un contrôle qualité certifié ISO9001-2000.


Résolution angulaire 1.8°
Précision de positionnement des pas +0.9%(Pas entier, sans charge)
Température maximum 80°C Max
Température ambiante d'utilisation -10°C -- +50°C
Résistance d'isolement 100MΩmin.500VDC
Rigidité diélectrique 500VAC durant une minute
Jeu radial de l'arbre 0.02 Max.(sous charge de 450g)
Jeu axial de l'arbre 0.08 max.(sous charge de 900g)
Nombre de fils
4 fils

Modèle

Raccordement

Couple de
blocage
Nm

Courant Phase  (A)

Résistance phase
(Ohm)

Inductance phase
(mH)

Inertie rotor g.cm² (Oz-in-sec²)

Poids Kg

86CM35

Unipolaire

3.5

4.0

0.42±10%



2.67±20%

1000
(0.0142)

1.8

Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 34
Couple 3.5 Nm
Nombre de phases 2
Courant 4 A
Diamètre de l'arbre 12.7 mm
Résistance phase (Ohms) 0.42 Ohms
Inductance phase (mH) 2.67 mH
Angle des pas 1.8°
Inertie du rotor 1.0 kg/cm2
Longueur du corps 65 mm
Frein Sans
Poids 1.8 kg
