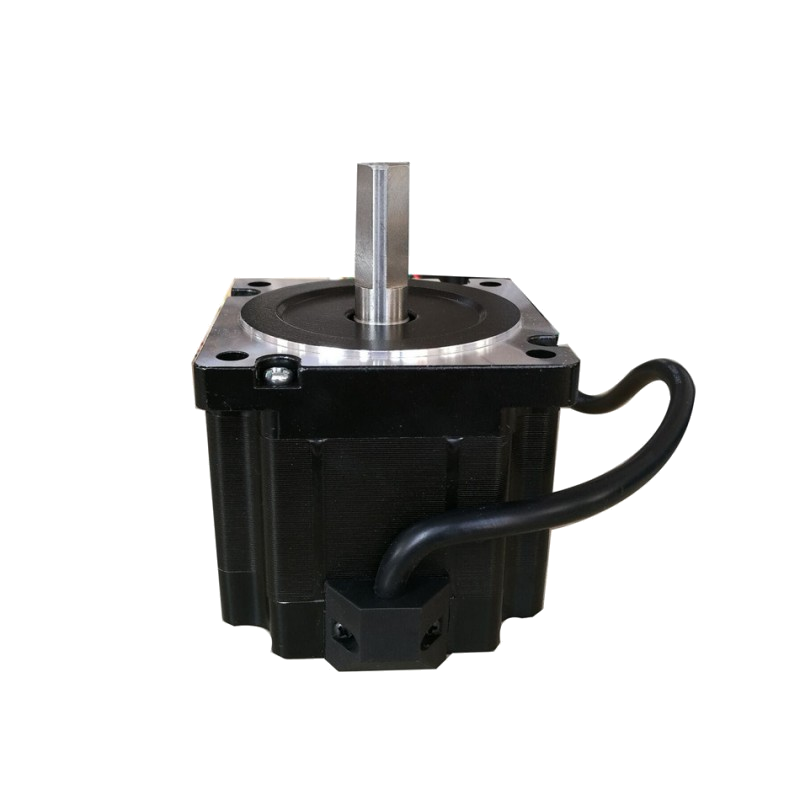

Moteur pas à pas bipolaire 3.5Nm
Le moteur pas à pas 86CM35 fait
partie d'une gamme de moteurs conçus pour des applications hautes
performances. La qualité du produit est assurée par un contrôle qualité
certifié ISO9001-2000.
| Résolution angulaire | 1.8° |
| Précision de positionnement des pas | +0.9%(Pas entier, sans charge) |
| Température maximum | 80°C Max |
| Température ambiante d'utilisation | -10°C -- +50°C |
| Résistance d'isolement | 100MΩmin.500VDC |
| Rigidité diélectrique | 500VAC durant une minute |
| Jeu radial de l'arbre | 0.02 Max.(sous charge de 450g) |
| Jeu axial de l'arbre | 0.08 max.(sous charge de 900g) |
|
Nombre de fils |
4 fils |
|
Modèle |
Raccordement |
Couple de |
Courant Phase (A) |
Résistance phase |
Inductance phase |
Inertie rotor g.cm² (Oz-in-sec²) |
Poids Kg |
|
86CM35 |
Unipolaire |
3.5 |
4.0 |
0.42±10% |
2.67±20%
|
1000 |
1.8 |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
| Marque | Leadshine, SOPROLEC |
| Nema | 34 |
| Couple | 3.5 Nm |
| Nombre de phases | 2 |
| Courant | 4 A |
| Diamètre de l'arbre | 12.7 mm |
| Résistance phase (Ohms) | 0.42 Ohms |
| Inductance phase (mH) | 2.67 mH |
| Angle des pas | 1.8° |
| Inertie du rotor | 1.0 kg/cm2 |
| Longueur du corps | 65 mm |
| Frein | Sans frein |
| Poids | 1.8 kg |
