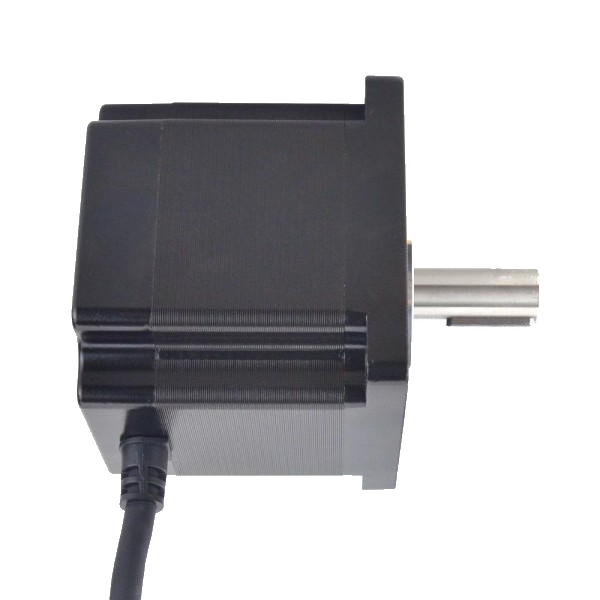

Moteur pas à pas 4.8 Nm - Nema 34

Moteur pas à pas 4.8Nm / 6A
2 phases, 4 fils
Arbre de 14mm à clavette, longueur 37mm
Poids 2.3 kg

97,25 € HT 97.25 EUR 97,25 €

97,25 €

116,70 € 116,70 € TTC

  • Nema
  • Couple
  • Nombre de phases
  • Courant
  • Diamètre de l'arbre
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Longueur du corps
  • Frein
  • Poids

Cette combinaison n'existe pas.

En rupture de stock

Product Documents

Datasheet 86HS45E

Référence interne: M86HS45E

Moteur pas à pas bipolaire 4.8Nm


Le moteur pas à pas hybride 86HS45E fait partie d'une gamme de moteurs conçus pour des applications hautes performances.  La qualité du produit est assurée par un contrôle qualité certifié ISO9001-2000.

Résolution angulaire 1.8°
Précision de positionnement des pas +5%(Pas entier, sans charge)
Température maximum 80°C max
Température ambiante d'utilisation -10°C -- +50°C
Résistance d'isolement 100MΩmin.500VDC
Rigidité diélectrique 500VAC durant une minute
Jeu radial de l'arbre 0.06 Max.(sous charge de 450g)
Jeu axial de l'arbre 0.08 max.(sous charge de 450g)
Nombre de fils
4 fils

Modèle

Raccordement

Couple de
blocage
Nm

Courant Phase  (A)

Résistance phase
(Ohm)

Inductance phase
(mH)

Inertie rotor g.cm² (Oz-in-sec²) Poids Kg

86HS45E

Unipolaire

4.8

6.0

0.42±10%

3.5±20%

1000 (0.0142) 2.3




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.


Spécifications

Nema 34
Couple 4.8 Nm
Nombre de phases 2
Courant 6 A
Diamètre de l'arbre 14 mm
Résistance phase (Ohms) 0.42 Ohms
Inductance phase (mH) 3.5 mH
Angle des pas 1.8°
Longueur du corps 80 mm
Frein Sans
Poids 2.3 kg
