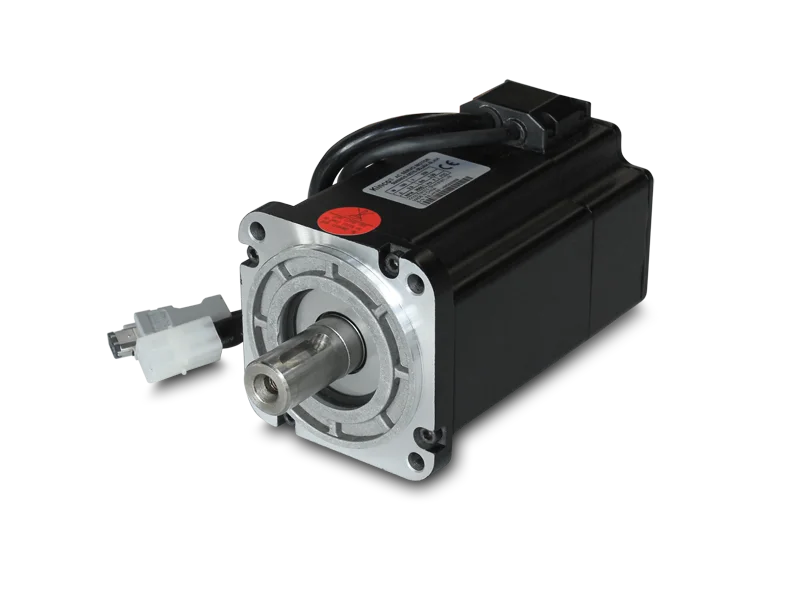

Servomoteur brushless AC Kinco 60mm - 200W - Série 3
Servomoteur brushless Kinco 200W / 3000rpm
Couple nominal 0.64 Nm, Maxi 1.92 Nm
Codeur magnéto-électrique 16 bits
Connecteurs sur câbles (-GU et -KL-Y)
Diamètre de l'arbre : 14mm

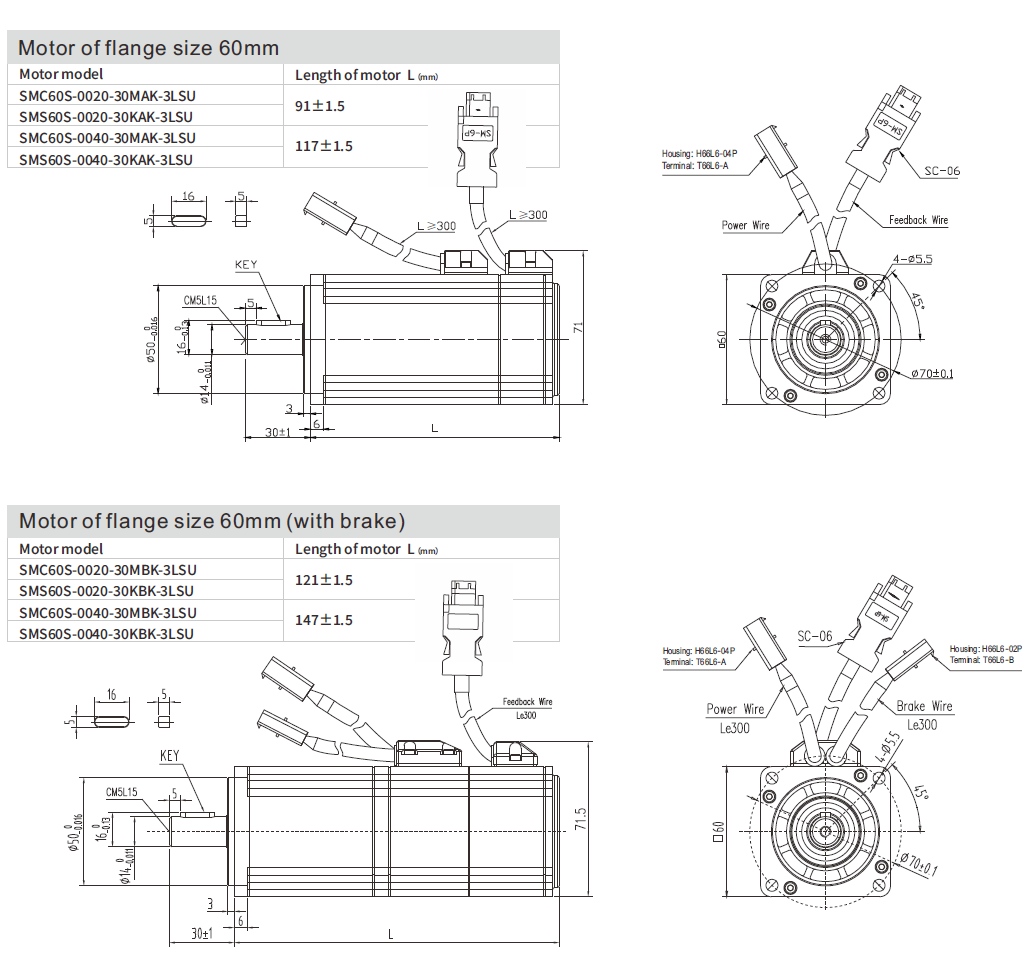

Servomoteur brushless 200W | Type de codeur | Poids (Kg) | Longueur L(mm) |
SMC60S-0020-30MAK-3LSU | Incremental magnetoelectric encoder | 1.2 |
91 +-1.5
|
SMC60S-0020-30KAK-3LSU | Multiturn absolute encoder | 1.2 | 91 +-1.5 |
Flasque (mm) | 60 |
Diamètre arbre (mm) | 14 |
Tension bus continu (V) | 300 |
Performances en fonctionnement continu | Puissance nominale 200 W |
Couple nominal (Nm) | 0.64 |
Vitesse nominale (Rpm) | 3000 |
Intensité nominale (A) | 1.4 |
Couple maximum (Nm) | 1.92 |
Intensité maximale (A) | 4.2 |
Couple à l'arrêt (Nm) | 0.7 |
Intensité à l'arrêt (A) | 1.5 |
Résistance enroulement (ohm) | 11.2 |
Inductance enroulement (mH) | 20.9 |
Constante de temps électrique (ms) | 1.87 |
Constante de temps mécanique (ms) | 1.8 |
Constante Tension inverse (V/krpm) | 29 |
Couple constant (Nm/A) | 0.48 |
Moment d'inertie du moteur (Kg.cm2) | 0.214 |
Couple de maintien du frein | 1.5 |
Nombre de paires de pôles | 3 |
Tension transitoire maximale du/dt (KV/us) | 8 |
Classe d’isolation | F |
Force radiale maximale (N) | 180 |
Force axiale maximale (N) | 90 |
Refroidissement | Complètement fermé, non refroidi |
Indice de protection | IP65 pour le corps de moteur, IP54 pour les axes |
Conditions environnementale de fonctionnement |
-20°C ~ 40°C (non-freezing)
|
Humidité | Below 90% RH (non-condensing) |
Tenir éloigné des gaz actifs et combustible, des projections d'huile et de la poussière | |
Altitude | Altitude maximale 4000m |
Accessoires
Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.
Spécifications
Type de codeur | Codeur incrémental ou Codeur absolu multi-tours |
