Servomoteur brushless AC Kinco 80mm - 1000W - Série 2
Servomoteur brushless Kinco 1000W / 3000rpm
Couple nominal 3.18 Nm, Maxi 9.42 Nm
Codeur incrémental 2500 PPR

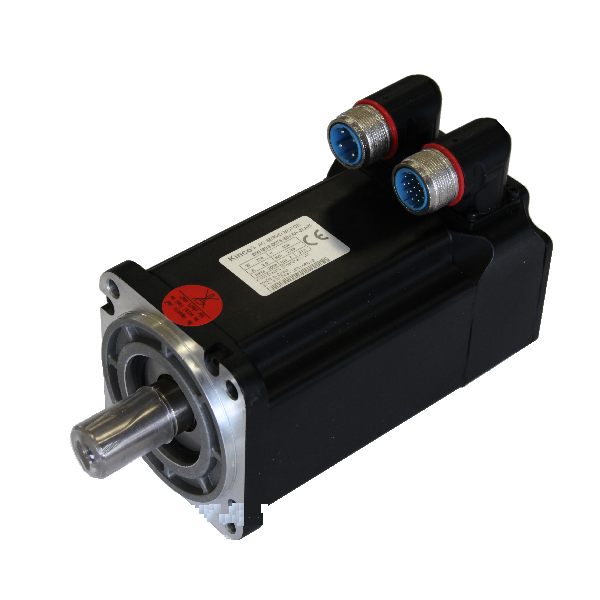

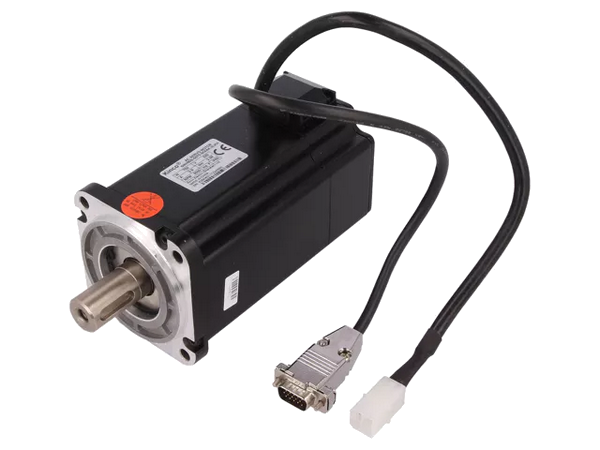

Connecteurs sur câbles (version LKH) ou HFO type aviation (version LKN)
Diamètre de l'arbre : 19mm
SMH80S-0100-30AAK-3LK_
| Flasque (mm) | 80 |
| Tension bus continu (V) | 300 |
| Couple nominal TN (Nm) | 3,18 |
| Vitesse nominale nN (rpm) | 3000 |
| Intensité nominale IN (A) | 6,3 |
| Couple maximum TN (Nm) | 9,48 |
| Intensité maximale IN (A) | 18,9 |
| Frein | Sans |
| Couple à l'arrêt TN (Nm) | 3,3 |
| Intensité à l'arrêt IN (A) | 6,93 |
| Résistance enroulement | 0,86 |
| Inductance enroulement | 4,5 |
| Constante de temps électrique (ms) | 5,23 |
| Constante de temps mécanique (ms) | 0,89 |
| Constante FCEM | 34 |
| Couple constant Kt (Nm/A) | 0,562 |
| Moment d'inertie du moteur (Kg·cm²) | 1,9 |
| Nombre de paires de pôles | 3 |
| Tension transitoire maximale | 8 |
| Isolation | F |
| Force radiale maximale F (N) | 335 |
| Force axiale maximale F (N) | 167,5 |
| Poids (kg) | 3,9 |
| Longueur du moteur L(mm) | 167 |
Codeur : Codeur Incrémental 4x2500ppr
Refroidissement : Complètement fermé, non refroidi
Indice de protection : IP65 pour le corps de moteur, IP54 pour les axes
Température : -20° à +40°
Humidité : inférieur à 90% RH (Sans condensation)
Environnement ambiant : Tenir éloigné des gaz actifs et combustible, des projections d'huile et de la poussière
Altitude : Altitude maximale 4000m, Puissance nominale jusqu'à 1000m, au-dessus de 1000m: décroissance de 1.5% élévation de 100m
Connecteurs sur câbles (version LKH) ou HFO type aviation (version LKN)
Diamètre de l'arbre : 19mm
Accessoires
Spécifications
| Type de connecteurs | Standard ou Étanches |
| Marque | Kinco |
| Couple | 3.18 Nm (9.48 Nm en pointe) |
| Puissance | 1000 W |
| Diamètre de l'arbre | 19 mm |
| Courant par phase | 6.3 A |
| Résistance phase (Ohms) | 0.8 Ohm |
| Inductance phase (mH) | 4.5 mH |
| Inertie du rotor | 1.9 kg/cm2 |
| Taille du carré | 80 mm |
