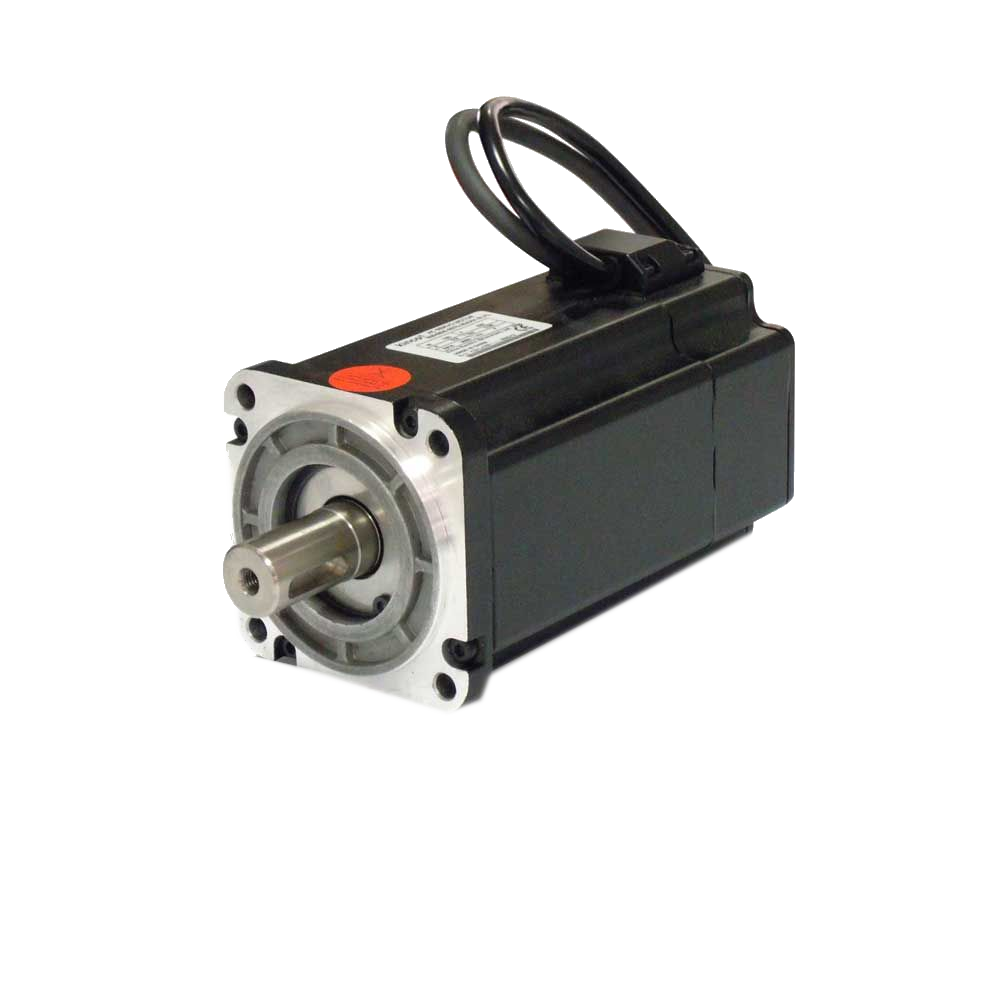

Servomoteur brushless AC Kinco 80mm - 1000W - Série 2

Servomoteur brushless Kinco 1000W / 3000rpm
Couple nominal 3.18 Nm, Maxi 9.42 Nm
Codeur incrémental 2500 PPR
Connecteurs sur câbles (version LKH) ou HFO type aviation (version LKN)
Diamètre de l'arbre : 19mm

362,05 € HT 362.05 EUR 362,05 €

362,05 €

434,46 € 434,46 € TTC

  • Type de connecteurs

Cette combinaison n'existe pas.

Téléchargements :

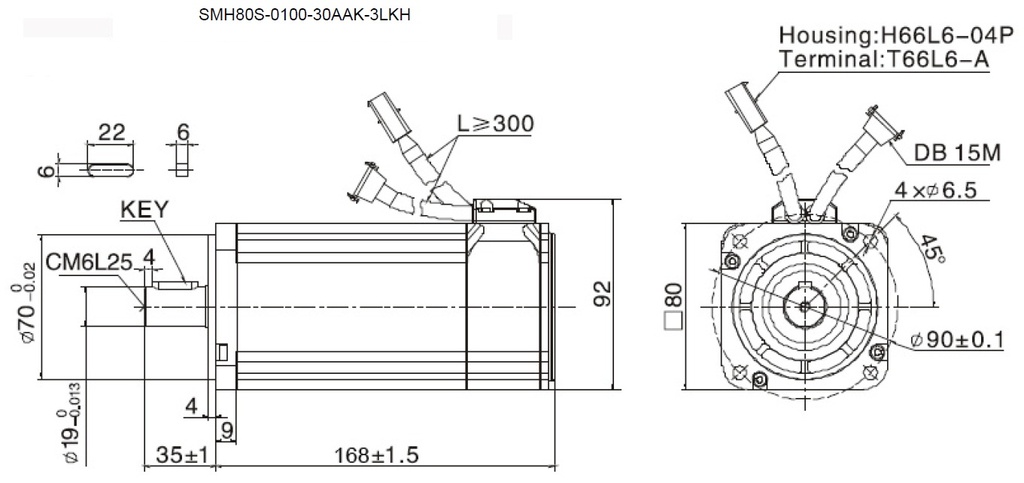

3D file - SMH80S-0100-30AAK-3LKH
3D file - SMH80S-0100-30AAK-3LKM


SMH80S-0100-30AAK-3LK_

Flasque (mm) 80
Tension bus continu (V) 300
Couple nominal TN (Nm) 3,18
Vitesse nominale nN (rpm) 3000
Intensité nominale IN (A) 6,3
Couple maximum TN (Nm) 9,48
Intensité maximale IN (A) 18,9
Frein Sans
Couple à l'arrêt TN (Nm) 3,3
Intensité à l'arrêt IN (A) 6,93
Résistance enroulement 0,86
Inductance enroulement 4,5
Constante de temps électrique (ms) 5,23
Constante de temps mécanique (ms) 0,89
Constante FCEM 34
Couple constant Kt (Nm/A) 0,562
Moment d'inertie du moteur (Kg·cm²) 1,9
Nombre de paires de pôles 3
Tension transitoire maximale 8
Isolation F
Force radiale maximale F (N) 335
Force axiale maximale F (N) 167,5
Poids (kg) 3,9
Longueur du moteur L(mm) 167

Codeur : Codeur Incrémental 4x2500ppr

Refroidissement : Complètement fermé, non refroidi

Indice de protection : IP65 pour le corps de moteur, IP54 pour les axes

Température : -20° à +40°

Humidité : inférieur à 90% RH (Sans condensation)

Environnement ambiant : Tenir éloigné des gaz actifs et combustible, des projections d'huile et de la poussière

Altitude : Altitude maximale 4000m, Puissance nominale jusqu'à 1000m, au-dessus de 1000m: décroissance de 1.5% élévation de 100m

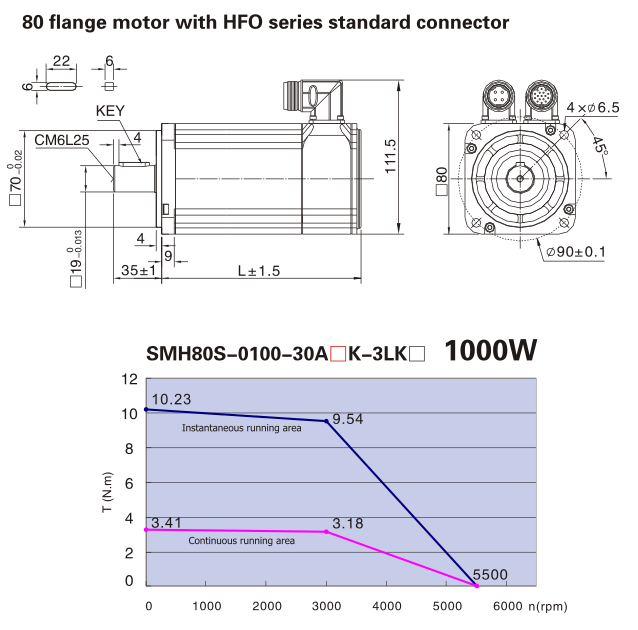

Connecteurs sur câbles (version LKH) ou HFO type aviation (version LKN)

Diamètre de l'arbre : 19mm


Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Type de connecteurs Standard ou Étanches
