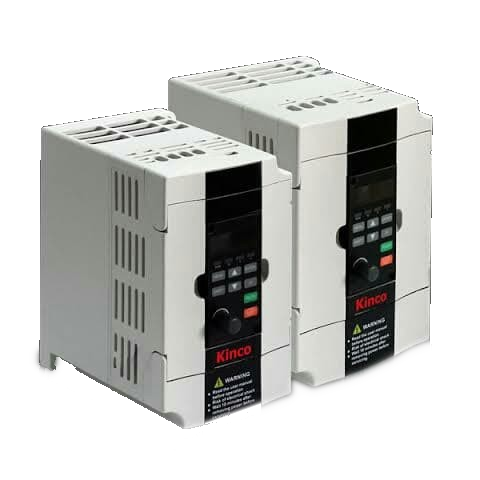

Variateur de fréquence Kinco CV100 - Modbus

Variateur de fréquence
Version 2S : monophasé 200V~240V
Fréquence de découpage: 6 kHz
Fréquence de sortie : 0 - 300Hz
Pilotage de fréquence : Digital, analogique tension/courant
1 port RS485 Modbus
1 sortie tension de référence 10V - 5mA
2 entrées analogiques -10~+10V ou 0mA~20mA
5 entrées digitales multifonctions optocouplées
2 sorties analogiques 0~10V ou 0/4~20mA
1 sortie optocouplée collecteur ouvert 30V - 50mA
1 sortie relais, 250VAC - 2A, 30VDC - 1A
1 sortie alimentation +24V - 200 mA

130,00 € HT 130.0 EUR 130,00 €

130,00 €

156,00 € 156,00 € TTC

  • Marque
  • Tension
  • Entrées
    • 5
  • Entrées analogiques
  • Sorties analogiques
  • Interface / Bus
  • Puissance variateur

Cette combinaison n'existe pas.

Téléchargements :

CV100 Spécifications
Manuel CV100

Caractéristiques


Puissances : 200W - 400W - 750W - 1500W - 2200W

Fréquence de découpage: jusqu'à 15 kHz

Fréquence de sortie : 0 - 300Hz

Fonctions de boost de couple et de compensation de glissement automatiques

Contrôle de PID intégré

Activation / Mise en veille automatiques



1 port RS485 Modbus

1 sortie tension de référence 10V - 5mA

2 entrées analogiques  -10~+10V ou 0mA~20mA

5 entrées digitales multifonctions optocouplées

2 sorties analogiques 0~10V ou 0/4~20mA

1 sortie optocouplée  collecteur ouvert 30V - 50mA

1 sortie relais, 250VAC - 2A, 30VDC - 1A

1 sortie alimentation +24V - 200 mA



Dimensions extérieures <= 1500W :

Largeur : 85 mm

Hauteur : 142 mm

Profondeur : 122 mm

Poids : 0.8 kg



Dimensions extérieures 2200W :

Largeur : 101 mm

Hauteur : 152 mm

Profondeur : 127 mm

Poids : 1 kg



Caractéristiques

ItemDescription
Entrée Tension et Fréquence nominales 4T : triphasé 380V~440V – 50Hz/60Hz // 2S : monophasé 200V~240V

Plage de tension de fonctionnement 4T : 320V~460V – 2S : 180V~260V - Déséquilibrage de Tension <3 % - Fréquence +-5 %
Sortie Tension nominale 0~Tension d'entrée
Fréquence 0Hz~300Hz
Capacité de surcharge Type G : 150 % 1 mn – 180 % 10 s
Paramètres de contrôle Mode V/F
Couple de démarrage Augmentation automatique
Précision en fréquence Réglage numérique : fréquence max. x +- 0.01% – réglage analogique : fréquence max. x +-0.2 %
Résolution en fréquence Réglage numérique : 0.01Hz – réglage analogique : fréquence max. x 0.05 %
Boost du couple Réglage manuel : 0% ~ 30.0 %
Programmes V/F 4 programmes : 1 mode courbe défini par l'utilisateur et 3 types de mode réduction de couple (2.0 puissance - 1.7 puissance - 1.2 puissance)
Courbes Acc/Dec Accélération/décélération linéaire. 4 sortes de temporisation
Limitation automatique du courant Limitation automatique du courant en cours de fonctionnement pour éviter l'apparition de surintensités
Fonctions de base Pilotage et paramétrage Ecran intégré – Entrées - Modbus
Réglage fréquence Digital – analogique en tension – analogique en courant
Réglage fréquence auxiliaire Permet un réglage/équilibrage de fréquence plus souple et une synthèse de fréquence
Sorties analogiques 2 voies (0/4~20mA ou 0/2~10V)
Protections
Surintensité – Surtension – Disparition d'une phase (sélectionnable), Sous voltage – Surchauffe – Surcharge - Court-Circuit ...
Environnement Utilisation Intérieur - à l'abri : des rayonnement solaire direct / poussière / gaz corrosifs et inflammables / vapeurs / projections
Altitude Courant nominal de sortie réduit au dessous 1000m – réduction de 10 % par palier de 1000m
Température ambiante -10°C~40°C - réduction des performances entre 40 et 50°C
Humidité 5%~95%RH – sans condensation
Vibration Inférieure à 5.9m/s2 (0.6g)
Température de stockage -40°C~70°C
Boîtier Protection IP20
Refroidissement Ventilateur
Montage Fond de panier
Rendement ≥ 93 %




Connexions

CatégorieMarquageDescription
Masse PE Masse
Alimentation 10 Alimentation +10V Référence de tension +10V – 5mA
OP Alimentation +24V pour équipements alimentés en 24V 200mA max.
Communication RS+ / RS- port RS485 Utiliser paire torsadée ou câble blindé
Entrées analogiques AI1 et AI2 Entrées non-différentielles Sélection mode Tension ou Courant par Jumper (AI1 et AI2) – Plage de tension -10V~+10V (résistance d'entrée 45kOhm) Résolution 1/4000– Plage de courant 0mA~20mA Résolution 1/2000 (sélection par jumper)
Sorties analogiques A01 et AO2
Sélection mode Tension ou Courant par Jumper (AO1 et AO2) Par défaut en mode Tension – voir description code fonction A6.28 et A6.29 – Plage de tension 0V~10V – Plage de courant 0/4mA~20mA
Entrées digitales multifonction X1~X5
Affectations des fonctions avec les codes de fonction A6.00~A6.04 (groupe A6) – Entrées optocouplées – résistance d'entrée3.3kOhm – tension 2~30V
Sortie digitale multifonction Y1 Sortie collecteur ouvert Affectations des fonctions avec le code de fonction A6.14 (groupe A6) – Sortie optocouplé – Tension max. 30V – Courant max. 50mA
Common port COM
Commun des entrées / sorties




Spécifications

Puissance variateur 200 W ou 400 W ou 750 W ou 1500 W ou 2200 W
Marque Kinco
Tension 230 VAC
Entrées 5
Entrées analogiques 2
Sorties analogiques 2
Interface / Bus Modbus RTU / RS485
