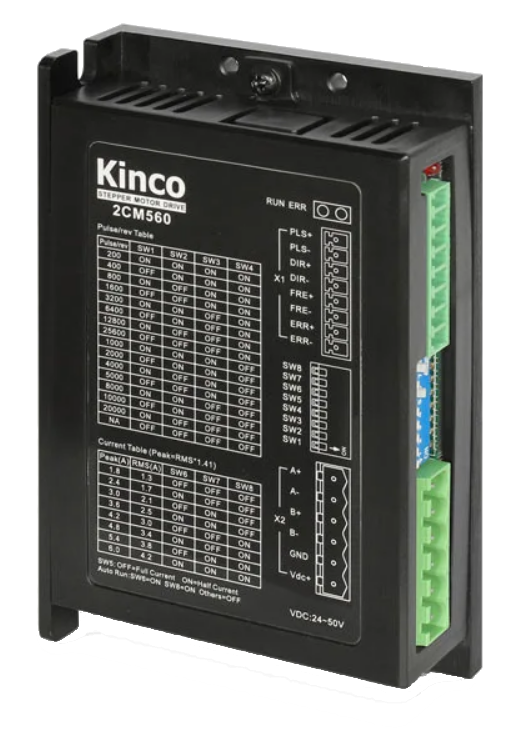

Driver pas à pas numérique Kinco 50V / 6A

Driver Micropas 2CM560
- 50V - 6A
- 8 niveaux de réglage de courant de 1.8~6A
- 15 niveaux de résolution de 200~25 600 pas
- Entrées (Pulses/Dir ou CW/CCW) 5~24V optocouplées avec résistance de limitation interne, compatibles TTL
- Fréquence d'entrée des impulsions jusqu'à 400KHz
- Systeme d'auto identification des paramètres moteurs
- Réduction automatique du courant en cas d'inactivité
- Protection contre les surtensions et surintensités

79,80 € HT 79.8 EUR 79,80 €

79,80 €

95,76 € 95,76 € TTC

  • Marque
  • Tension maxi
  • Courant maxi
  • Réglage résolution
  • Poids

Cette combinaison n'existe pas.

Téléchargements :

Catalogue Kinco 2CM
Manuel Kinco Driver 2CM_

Référence interne: 2CM560

Driver Micropas 2CM560



  • 8 niveaux de réglage de courant de 1.8~6A
  • 15 niveaux de résolution de 200~25 600 pas
  • Entrées (Pulses/Dir ou CW/CCW) 5~24V optocouplées avec résistance de limitation interne, compatibles TTL
  • Fréquence d'entrée des impulsions jusqu'à 400KHz
  • Systeme d'auto identification des paramètres moteurs pour un fonctionnement optimum
  • réduction automatique du courant en cas d'inactivité
  • Test de rotation
  • Protection contre les surtensions et surintensités
  • Systeme "Multi-stepping" permettant d'optimiser la gestion du mode micro pas et donc, de réduire les vibrations. Le driver décomposera ainsi les pas de manière optimum en fonction de la vitesse de rotation.
  • Compatible moteurs Nema 23
ItemDescription
Tension d'entrée 24~50VDC
Protection surtension 85VDC
Protection soustension 15VDC
Protection surchauffe 80°C (Temperature du Thermistor)
Courant par Phase (pointe) 1.8/2.4/3/3.6/4.2/4.8/5.4/6 A  – 8 valeurs réglables
Résolution 200~25600 Pulses / tour - 15 valeurs réglables
Gamme de moteurs Nema 23
Entrées signaux de pilotage PLS (CW) - DIR (CCW) – FREE – Tension d'entrée : 5~24VDC – Courant d'entrée : 8mA@5VDC / 12mA@24VDC
Modes de contrôle Pulse control : PLS + DIR – CW/CCW
Signal de sortie ERR - sortie collecteur ouvert – courant maximum : 100mA
Indications de fonctionnement Combinaison des différents états des Leds RUN et ERR
Circuits de Protection Sous voltage – Sur voltage – Sur intensité
Refroidissement Air ambiant
Environnement Intérieur - à l'abri : des rayonnement solaire direct / poussière / gaz corrosifs et inflammables / vapeurs / projections
Humidité <85%RH – sans condensation
Température ambiante 0°C~40°C
Température de stockage -20°C~70°C
Protection IP20
Réglage résolution (Pulses/Tour)



Réglage courant (A)
SW1 SW2 SW3 Si
SW4=ON
Si
SW4=OFF
SW6 SW7 SW8 RMS Pointe
ON ON ON 200 1000 ON ON ON 4.2 6
OFF ON ON 400 2000 OFF ON ON 3.8 5.4
ON OFF ON 800 4000 ON OFF ON 3.4 4.8
OFF OFF ON 1600 5000 OFF OFF ON 3 4.2
ON ON OFF 3200 8000 ON ON OFF 2.5 3.6
OFF ON OFF 6400 10000 OFF ON OFF 2.1 3
ON OFF OFF 12800 20000 ON OFF OFF 1.7 2.4
OFF OFF OFF 25600 NA OFF OFF OFF 1.3 1.8

Fonction

Position DIP

Description
PLS + DIR SW6 & SW7 = ON – Autres OFF Driver éteint, régler les DIP switches pour activer les fonctions requises. Allumer le driver : la Led RUN clignote VERT et la Led ERR est ROUGE, cela signifie que les réglages ont été pris en compte. Eteindre le driver et remette en place les DIP switches pour revenir au fonctionnement normal.
CW/CCW SW7 & SW8 = ON – Autres OFF
Micro-Step filtre de lissage et dynamique désactivés SW5 & SW6 = ON – Autres OFF
Micro-Step filtre de lissage activé SW5 & SW7 = ON – Autres OFF
Micro-Step filtre de dynamique activé SW5 & SW8 = ON – Autres OFF
Test des paramètres moteur à la mise sous tension désactivé SW6 & SW7 & SW8 = ON – Autres OFF
Test des paramètres moteur à la mise sous tension activé SW5 & SW6 & SW7 = ON – Autres OFF
Test de rotation SW6 & SW8 = ON – Autres OFF Rotation à 80 tours/mn
Réduction automatique du courant SW5 = ON – Autres OFF Régler SW5=ON pour activer la réduction automatique du courant. Le courant est réduit à la moitié du courant réglé 1.5s après l'arrêt du moteur





Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.


Spécifications

Marque Kinco
Tension maxi 50 V
Courant maxi 6 A
Réglage résolution DIP-switches
Poids 280 gr
