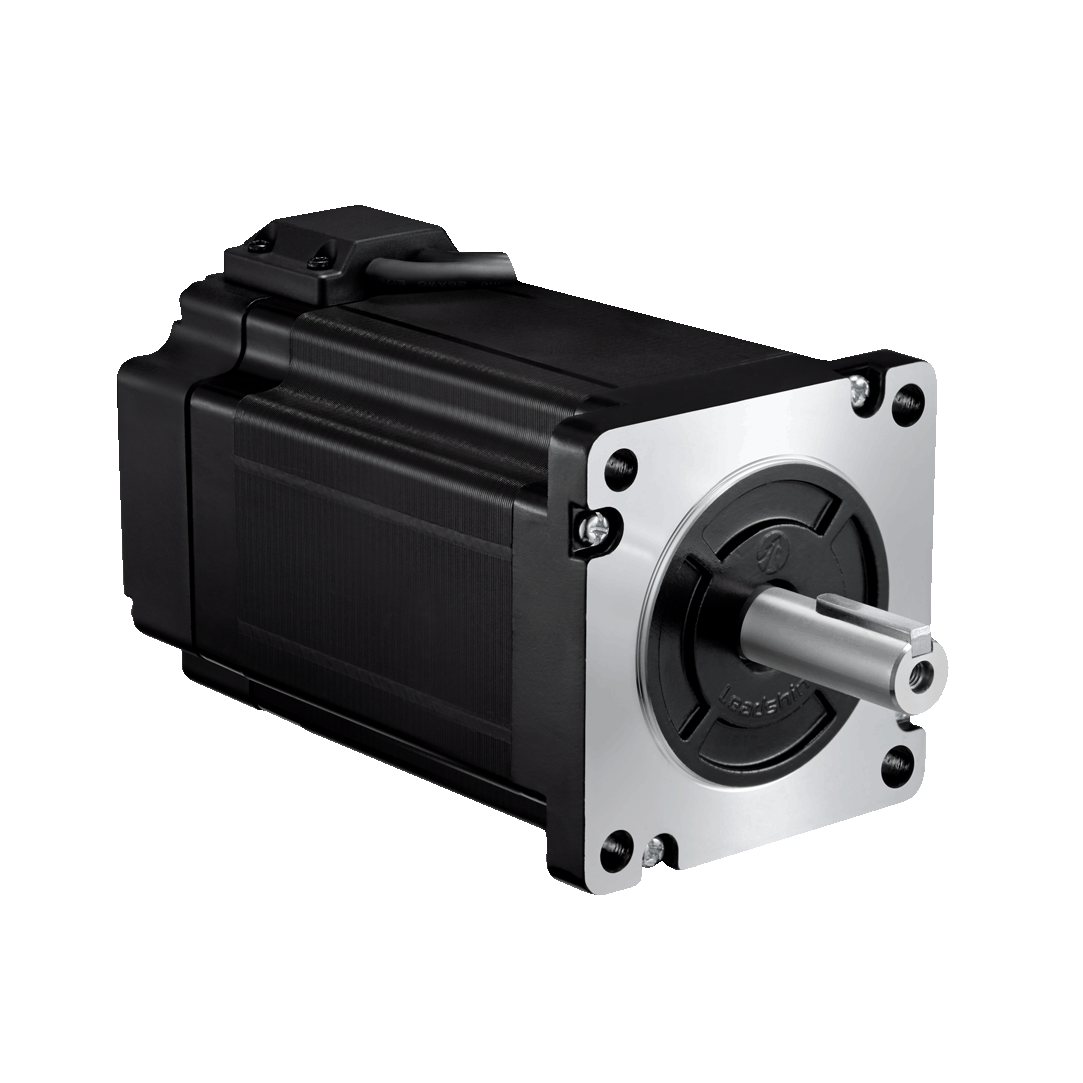

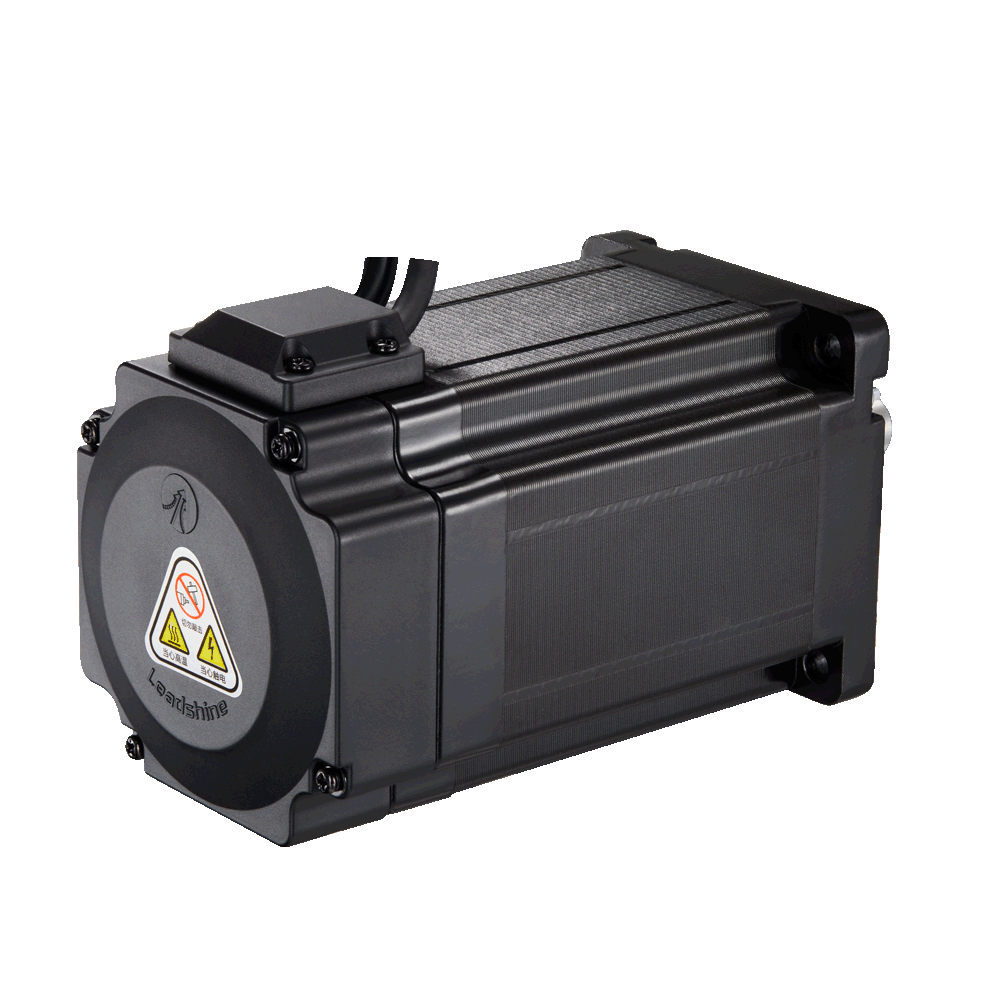

Servomoteur Hybride 8.5 Nm - Nema 34 - avec Frein

Moteur hybride 8.5 Nm
- Nema 34
- 6 A, 2 phases
- codeur 1000 pas (4000pulses)
- Frein, par absence de tension 24V

249,40 € HT 249.4 EUR 249,40 €

249,40 €

299,28 € 299,28 € TTC

  • Marque
  • Marque
  • Nema
  • Couple
  • Nombre de phases
  • Diamètre de l'arbre
  • Courant par phase
  • Résistance phase (Ohms)
  • Inductance phase (mH)
  • Angle des pas
  • Inertie du rotor
  • Longueur du corps
  • Frein
  • Résolution codeur
  • Poids

Cette combinaison n'existe pas.

Sur commande

Product Documents

3D file
Datasheet CS-M23485B

Référence interne: CS-M23485B

Le CS-M23485B est un moteur pas à pas 2 phases offrant un couple de maintien de 8.5 Nm et équipé d'un encodeur différentiel de 1000 points (soit 4000 pulses/tour).

Il peut être utilisé dans de nombreuses applications industrielles en offrant d'excellentes performances telles que haute précision, faible échauffement et  faibles vibrations.

  • 2 phases, NEMA 34
  • longueur 182 mm
  • 6 A par phase
  • 8.5 Nm couple de maintien
  • 14 mm (0.551 inch) diamètre d'arbre
  • Frein, par absence de tension 24V.

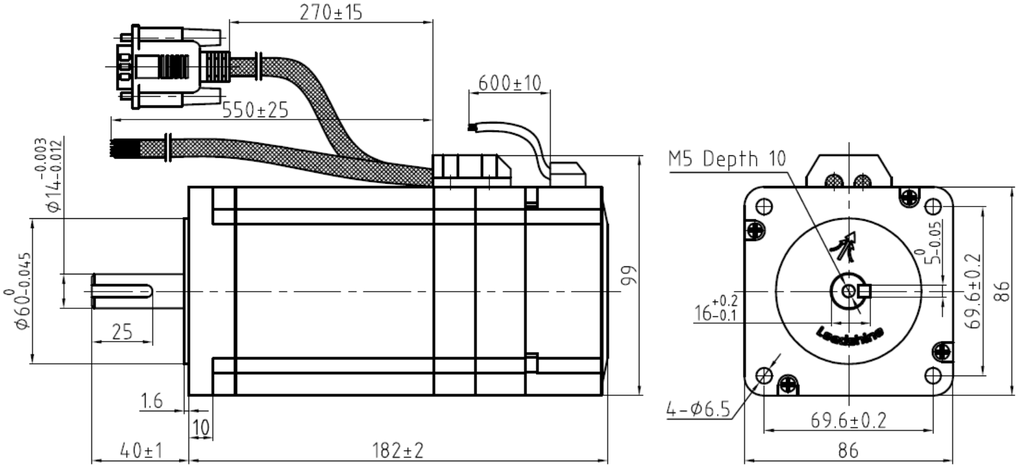

CS-M23485B
Taille: NEMA 34
Phases: 2
Angle des pas: 1.8°
Précision: ±0.9°
Longueur (corps): 182 mm
Nombre de fils: 4
Couple de maintien: 8.5 N.m
Courant: 6 A/Phase
Résolution codeur: 1000 points(4000 pulses/tours)
Tension: 2.6 V
Résistance: 0.53 Ω
Inductance: 4.25mH
Inertie du rotor: 2.7 kg/cm2 (0.00736 oz-in-sec2 )
Diamètre de l'axe: 14 mm (0.551 inch)
Type d'arbre: simple
Poids: 4.3 kg
Classe d'isolation: B
Résistance d'isolation: Min 100 MΩ,500 VDC)
Température de fonctionnement: -10 - 50°C (14 - 122°F)
Echauffement (Max): 80K
Jeu radial: Max 0.02 mm avec 450g de charge
Jeu axial: Max 0.08 mm avec 900g de charge




Accessoires

Your Dynamic Snippet will be displayed here... This message is displayed because you did not provided both a filter and a template to use.

Spécifications

Marque Leadshine, SOPROLEC
Nema 34
Couple 8.5 Nm
Nombre de phases 2
Diamètre de l'arbre 14 mm
Courant par phase 6 A
Résistance phase (Ohms) 0.53 Ohm
Inductance phase (mH) 4.25 mH
Angle des pas 1.8°
Inertie du rotor 2.7 kg/cm2
Longueur du corps 182 mm
Frein Avec
Résolution codeur 1000 points (4000 pulses/tours)
Poids 4.3 kg
