CNC-PLC 4 axes SOPROLEC InterpCNC V2.4 USB/RS485

Commande numérique - PLC 4 axes: 8 Sorties TTL Step/Direction
8 sorties PNP. 15 entrées 24V
Analogique : 2 entrées analogiques 0/10V et 2 sorties analogiques 0/10V
Compatibilité logiciel : GALAAD, MACH3
Montée en boitier fixable sur rail DIN.

199,00 € HT 199.0 EUR 199,00 €

199,00 €

238,80 € 238,80 € TTC

  • Marque
  • Axes
  • Entrées
    • 15
  • Sorties
    • 8
  • Entrées analogiques
  • Sorties analogiques

Cette combinaison n'existe pas.

Sur commande

Product Documents

Plugin pour Mach3
Comparaison câblage: Modules 3 axes V2 et 4 axes V2.4.pdf
English setup manual ICNC V2.4
Manuel d'installation ICNC V2.4
Manuel de l'interpreteur Basic InterpCNC V2
Modbus manual
Test Center : diagnose software
USB Driver for Windows XP et Windows 7

Référence interne: ICNC2.4-DIN

Nouveauté 2023

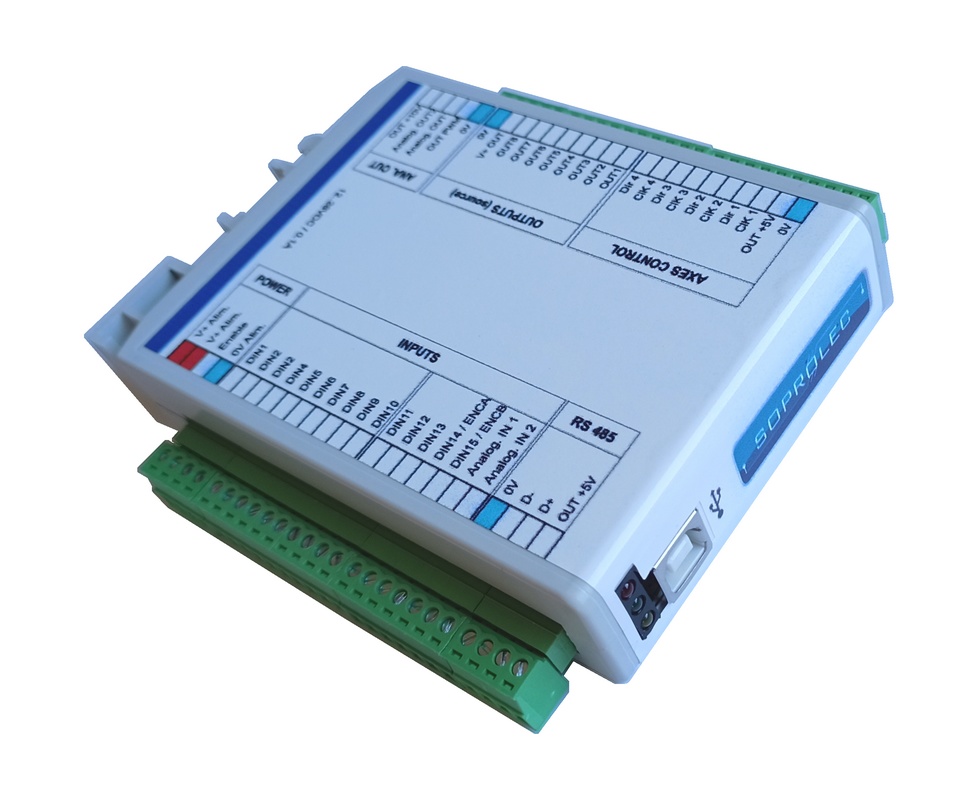

Module compact: 126mm * 109mm * 32mm (Dimensions hors tout).
Poids 141 grs.

Commande numérique 4 axes. Automate programmable autonome.

Le module dispose de 4 sorties de commandes d'axes pouvant êtres interpolés ou indépendants.

Développée sur la base d'un puissant processeur 32bits, l'InterpCNC V2.4 offre des performances idéales pour les applications de commande numérique et également, les applications d'automatisme nécessitants un contrôle/commande d'axe économique.

L'InterpCNC V2.4 dispose par ailleurs d'un puissant interpréteur de language PLCBasic permettant la programmation de fonctions embarquées ou la gestion autonome d'applications de contrôle/commande d'axes.
Le programme PLCBasic est stocké en mémoire Flash directement sur la carte et automatiquement exécuté à la mise sous tension.


L'interface de commande d'axe en mode Step/Direction est compatible avec toute la gamme de motorisation proposée par la société SOPROLEC (motorisation pas à pas, motorisation brushless).

Deux interfaces de communication sont disponibles :

  • USB pour une communication rapide dans les applications de commande numérique,
  • RS485 MODBUS RTU pour les applications industrielles ou DMX512.

Compatibilité avec les logiciels de pilotage commande numérique suivant :


  • GALAAD (Ensemble CAO/FAO Pilotage intégré),
  • MACH3 CNC
  • MULTI-CN solution de pilotage CNC avec automatisme professionnel.
  • LabView (en USB ou en RS485 MODBUS)


Spécifications :

Alimentation :

  • Alimentation de la carte de 20 à 28VDC/250mA

Caractéristiques des sorties :


  • Sorties 1 à 8 : Sorties 24V PNP 350mA (total des sorties)
  • Sorties CK1 à CK4, D1 à D4 : Sortie TTL 5V/20mA maxi

Caractéristiques des entrées :

  • Entrées 1 à 13 : 0 à 32V maxi. Niveau haut à partir de 3,5V. Filtre 1,5KHz.
  • Entrées 14 et 15 : Une entrée codeur incrémental TTL ou une entrée compteurs rapides

Entrées/Sorties analogiques :

  • 2 Entrées analogiques AI1 à AI2 : 0 à 10V. Impédance 1M, Résolution 10 bits.
  • 2 Sorties analogiques AO1 et AO2 : 0 à 10V. Résolution 10 bits.

Interfaces de communication :

  • USB 2.0 High Speed,
  • RS485 half duplex, protocole MODBUS RTU
  • RS485 protocole DMX 512.

Performances :

  • Fréquence des pulses de commande moteur : 200KHz
  • Buffer de commande 32Ko (soit jusqu'à 1500 commandes de déplacement)

Fiche technique:

  • Tension 12 à 28V
  • Longueur 126 mm
  • Largeur 109 mm
  • Communication USB Oui
  • Communication RS232 Non
  • Communication RS485 Oui (protocole Modbus RTU)
  • Entrée codeur incrémental 1
  • Sorties analogiques 2 (0..10VDC)
  • Fonctions automate programmable Oui
  • Nombre d'axes 4
  • Fréquence des pulses 200KHz
  • Nombre d'entrées 15
  • Nombre de sorties 8
  • Entrées analogiques 2 (0..10VDC)

La carte est livrée avec un cordon USB de 1.8m.

Carte conçue et fabriquée en France par SOPROLEC.
